Juego de Perímetro de Campo de Competición

El campo de competición oficial de VEX Robotics se monta en una superficie de espuma, con un marco perimetral y policarbonato. Dentro de este perímetro, se pueden agregar elementos específicos del juego.

  • Marco metálico para el perímetro del campo VEX Robotics Competition
  • Incluye TODAS las piezas necesarias para el montaje del bastidor (incluye policarbonato)
  • También incluye dos puestos de control del conductor
  • No Incluye Azulejos o Electrónica
  • Modular y diseñado para fácil montaje, desmontaje, almacenamiento
  • Consulte la documentación para obtener más detalles

Galeria

  • Marco de perímetro de campo VEX

  • Marco de perímetro de campo VEX




El Perímetro de Campo de Competición VEX está diseñado para proporcionar un perímetro de campo modular de relativamente alta durabilidad y relativamente bajo para su uso en un torneo de competición. Consta de 12 paneles modulares, que una vez montados pueden ser fácilmente almacenados o transportados. Estos paneles no necesitarán ser desmontados, y están diseñados con hardware de bloqueo para una durabilidad a largo plazo.

Para el montaje, estos paneles vienen con dos tipos de refuerzos, uno para unir dos paneles de forma lineal y uno para unir paneles en una esquina. Estos refuerzos vienen con características de lanza y ranura incorporadas para facilitar la alineación durante el montaje. Todos los tornillos de montaje utilizan tuercas PEM preinstaladas, lo que facilita enormemente el proceso de montaje. Estos tornillos son fáciles de quitar para su descomposición y transporte.


En algunos casos, una pared rígida del perímetro no es importante. Muchas competiciones de la robótica se pueden sostener con un perímetro simple de la cinta colocada en el piso. Sin embargo, hay algunas veces cuando se desea un perímetro completo. Las siguientes instrucciones describirán un método de bajo costo para construir un perímetro de tubería de PVC y paneles de madera dura que imita la funcionalidad del perímetro de campo de competición VEX.

Planes gratuitos están disponibles para construir un campo alternativo de bajo costo por alrededor de $ 100.


Este kit incluye ahora el Soporte de Esquina Campo de Competición (paquete de 4). Estos soportes reemplazan las placas "superior e inferior" que unen las esquinas del perímetro de campo. Los Soportes de Esquina de Campo de Competición DEBEN ser usados en conjunción con un Soporte de Esquina en la parte superior o inferior de la pared del campo. Las nuevas instrucciones de construcción se encuentran aquí para esta actualización.

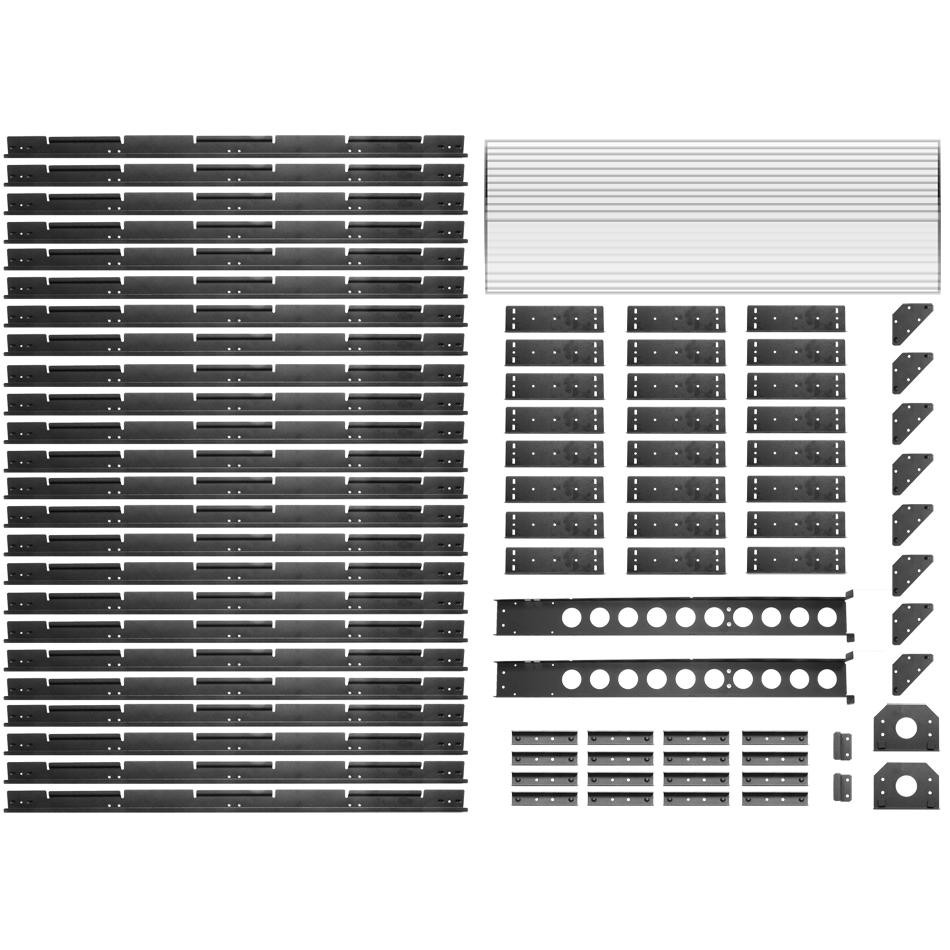

  • (24) Componente de campo horizontal de chapa metálica
  • (24) Componente de campo vertical de chapa metálica
  • (12) Panel de pared transparente de Lexan - 8 "x 46" x 1/8 "
  • (16) refuerzo de montaje de pared de chapa metálica
  • (4) refuerzo de la ensambladura de la esquina de la hoja-Metal
  • (4) Campo de competición Corner Bracket
  • (2) Postes de la estación del conductor de la hoja-metal
  • (2) Soporte de fijación de la estación del conductor de chapa metálica
  • (2) Placa base de la estación del conductor de chapa metálica
  • (118) 1 / 4-20 x 1/2 "Tornillo hexagonal de cabeza de botón largo
  • (52) 1 / 4-20 Tuerca de Nylock
  • (8) Tornillo Phillips de cabeza plana larga de 10-32 x 1/2 "
  • (8) 10-32 Tuerca de Nylock

Especificaciones del Perímetro de Campo VEX y Instrucciones de Montaje - Actualización de Verano 2015

Archivo CAD de Perímetro de Campo (STEP)

Un modelo en 3D (no necesita software especial para ver)

Instrucciones de Montaje - Actualización Pre-Verano 2015 (Rev C2)
