Engranes

Las engranes son una de las fuentes primarias de transmisión de energía en VEX EDR. Ofrecemos una variedad de engranes normales y de alta resistencia, que vienen en una multitud de formas y tamaños. Comience con un proyecto simple como la construcción de una reducción de engrane, y el trabajar en el camino hacia la construcción de mecanismos más complejos, tales como un diferencial para una transmisión.

Engranes - VEX EDR - VEX Robotics México

Galeria



Engranes Estandar

Nombre Numero de pieza
Kit de Engranes 276-2169

Engranajes de alta resistencia

Nombre Numero de pieza

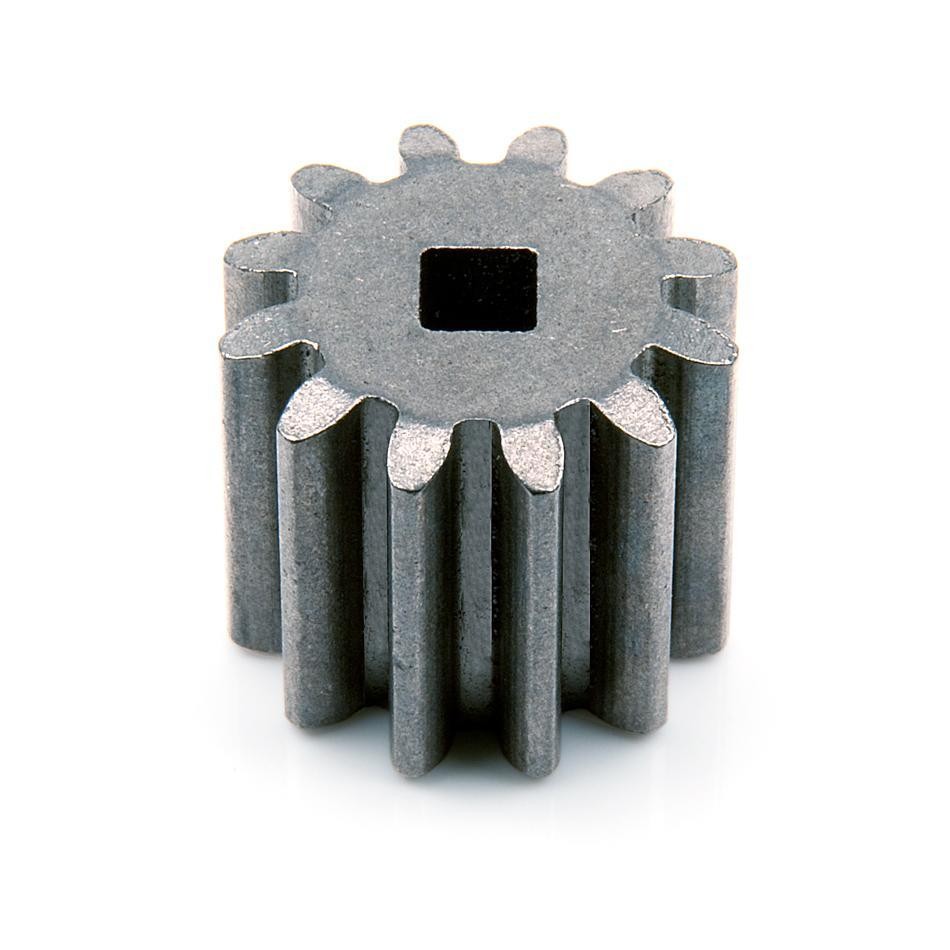

Piñón de 12 dientes de metal (paquete de 12) 276-2251

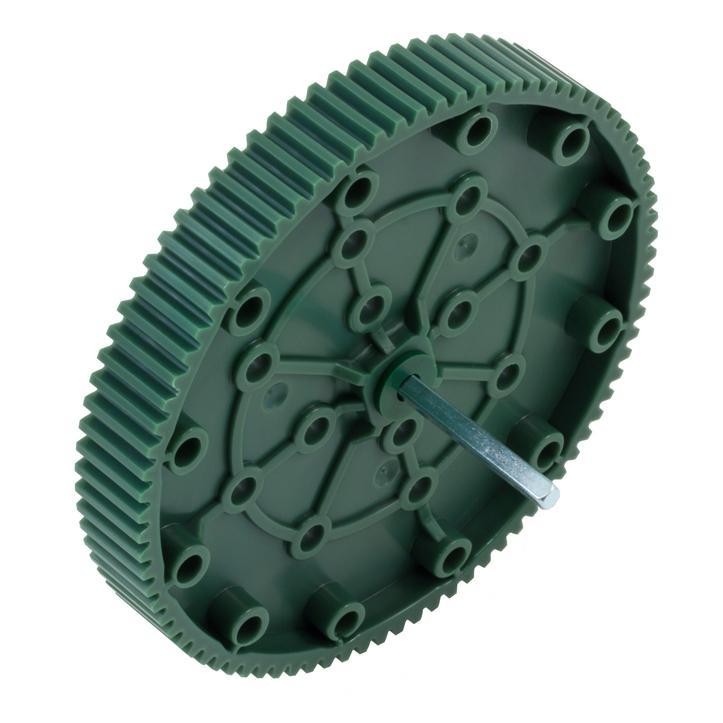

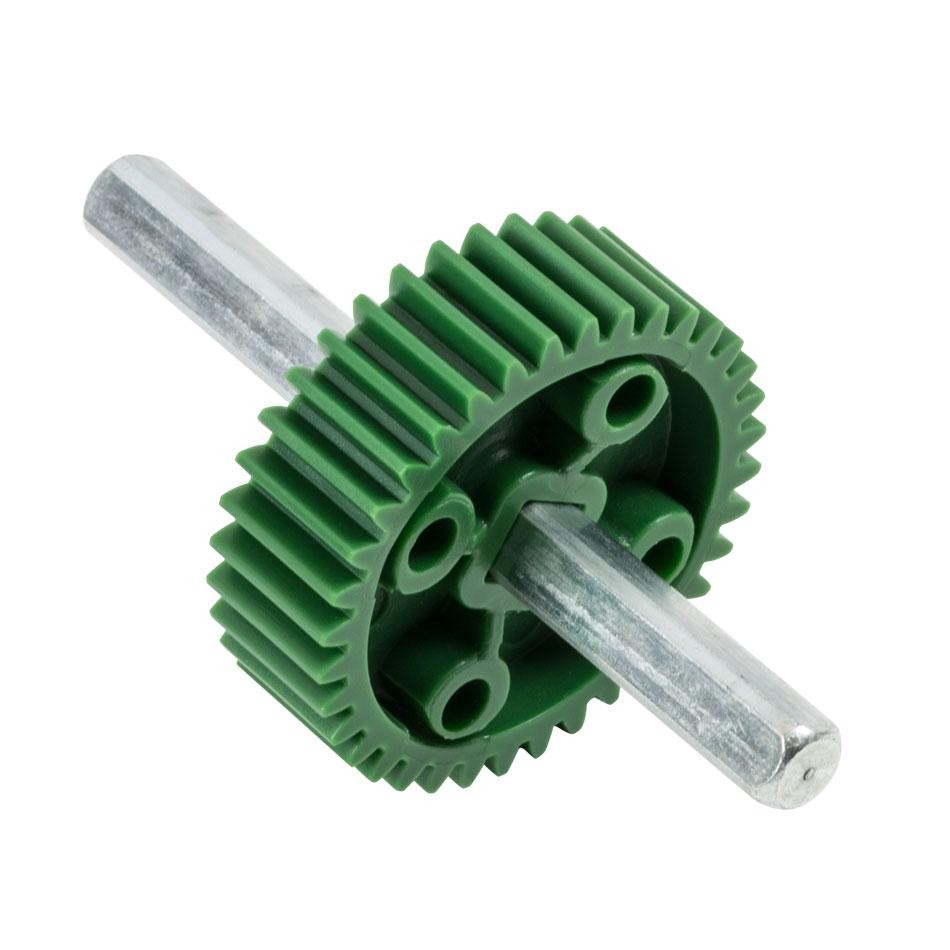

Engranaje de alta resistencia de 36 dientes (paquete de 8) 276-5034

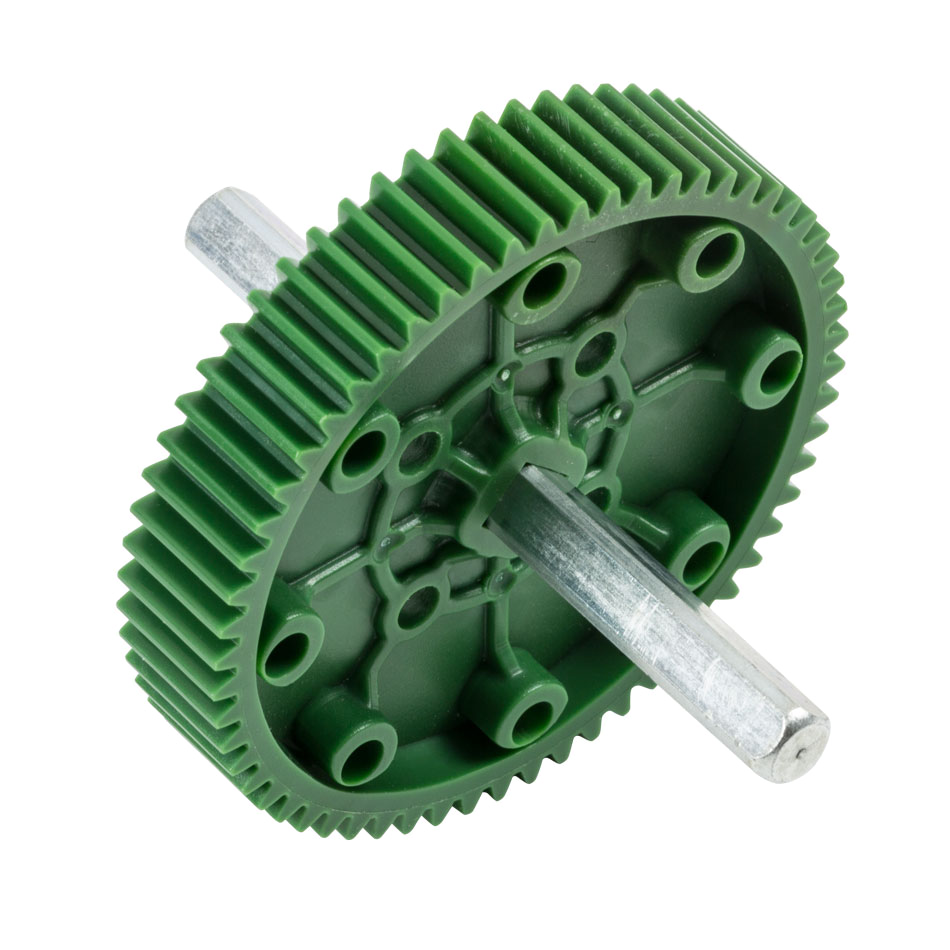

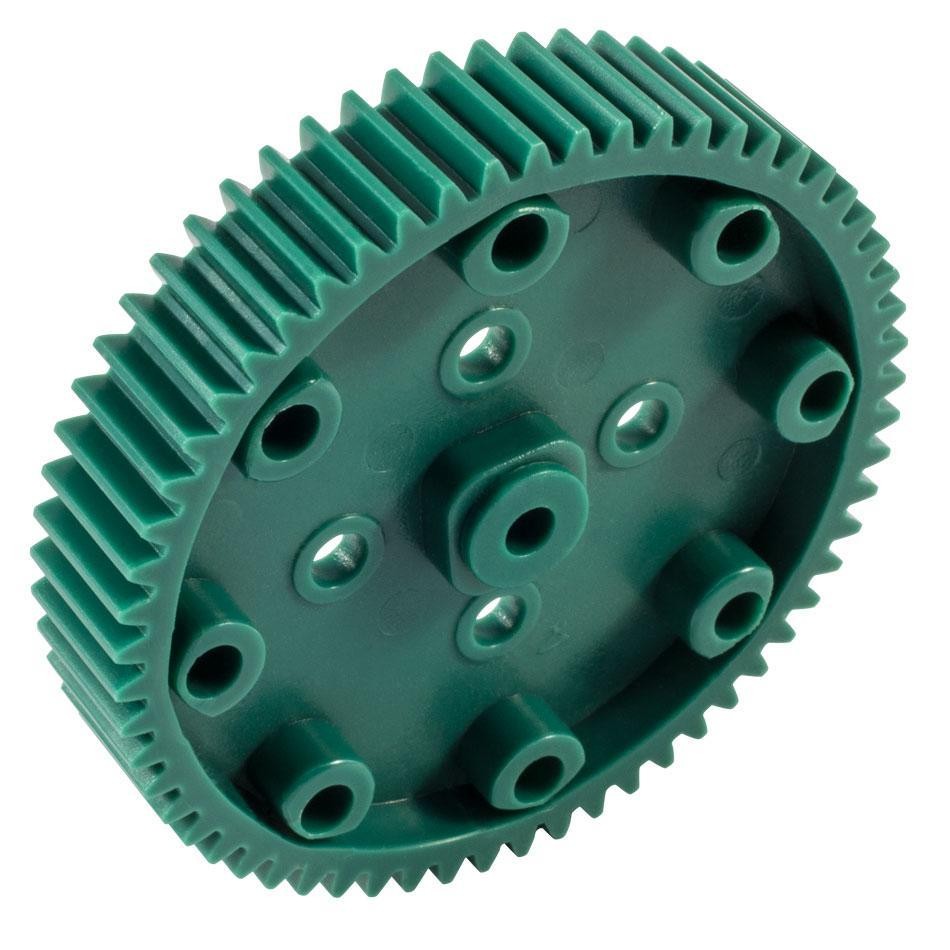

Engranaje de alta resistencia 60 dientes (paquete de 8) 2276-5035

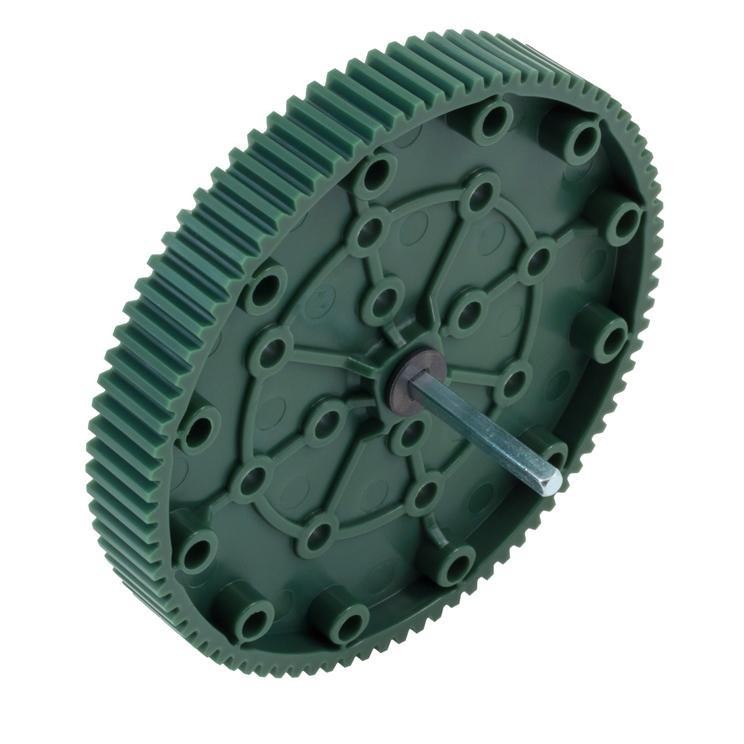

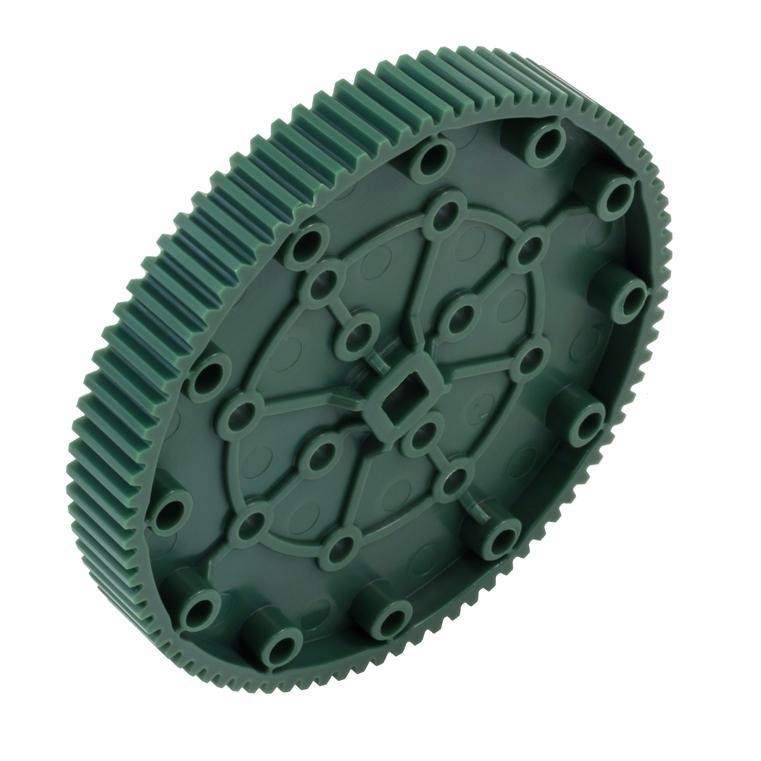

Engranaje de alta resistencia de 84 dientes (paquete de 4) 276-3438
Kit de engranajes de alta resistencia 276-2250

Otros

Nombre Numero de pieza

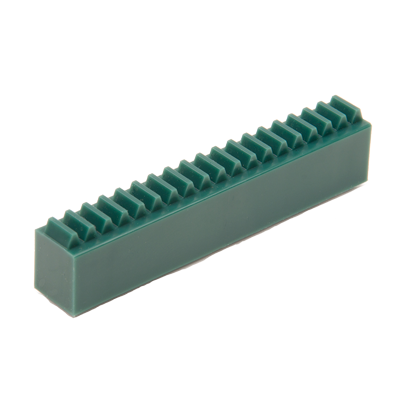

Engranaje de rack (paquete de 16) 276-1957

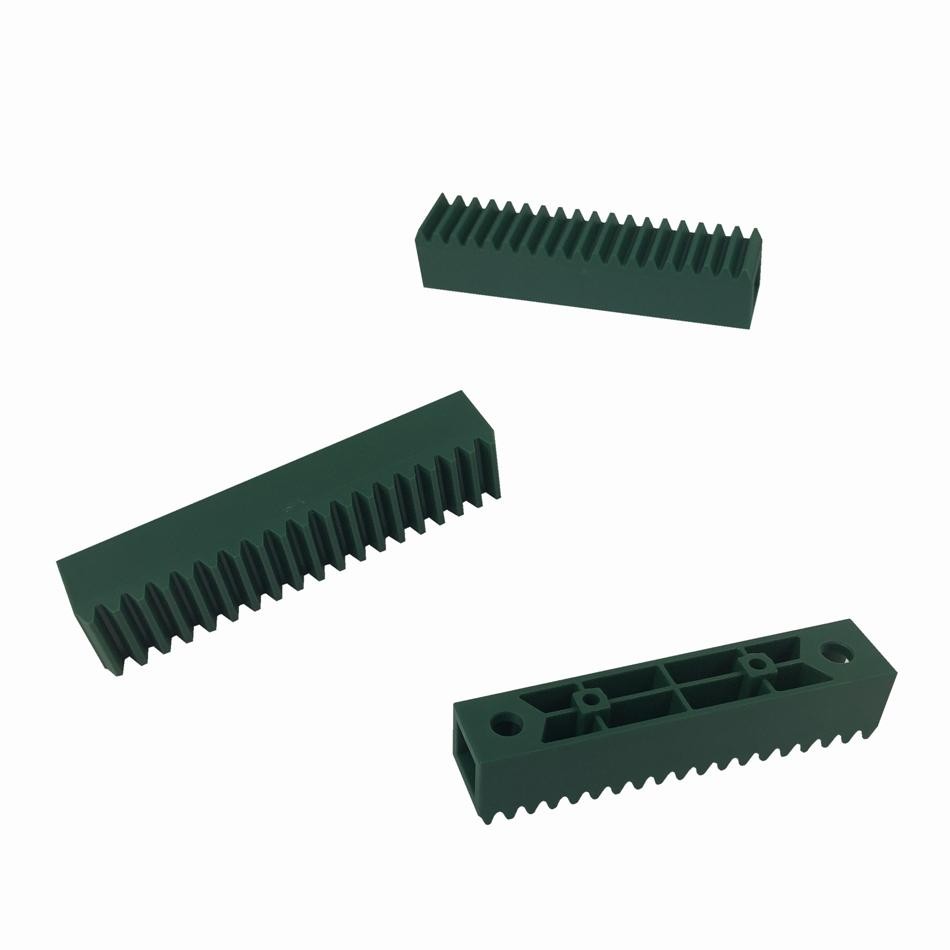

Engranaje de rack V2 (paquete de 16) 276-5034
Kit avanzado de engranes 276-2184

Este kit de engranajes contiene engranajes adicionales por lo que siempre tendrá la combinación adecuada disponible para garantizar que puede lograr el equilibrio deseado de par, velocidad y dirección.

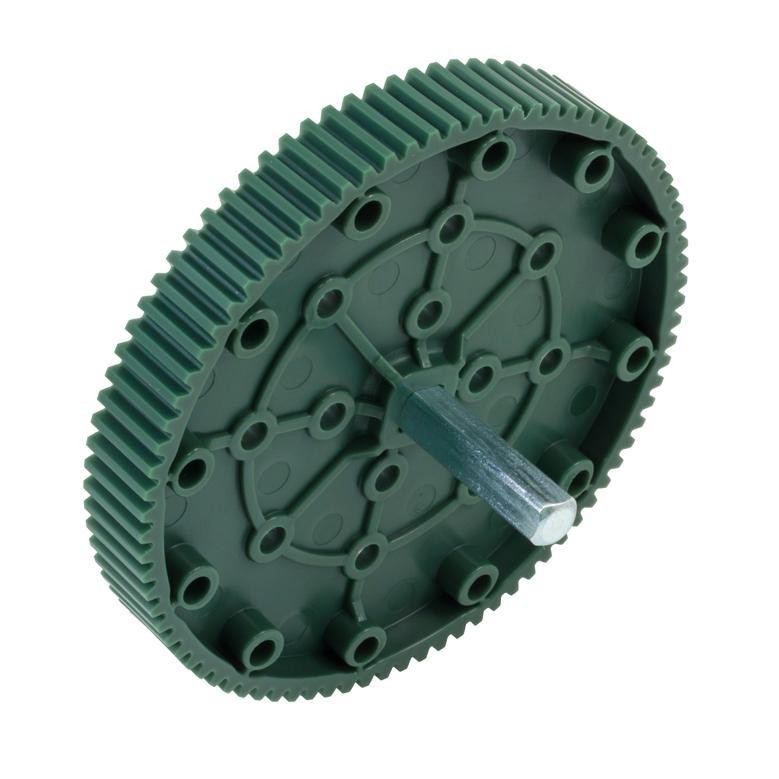

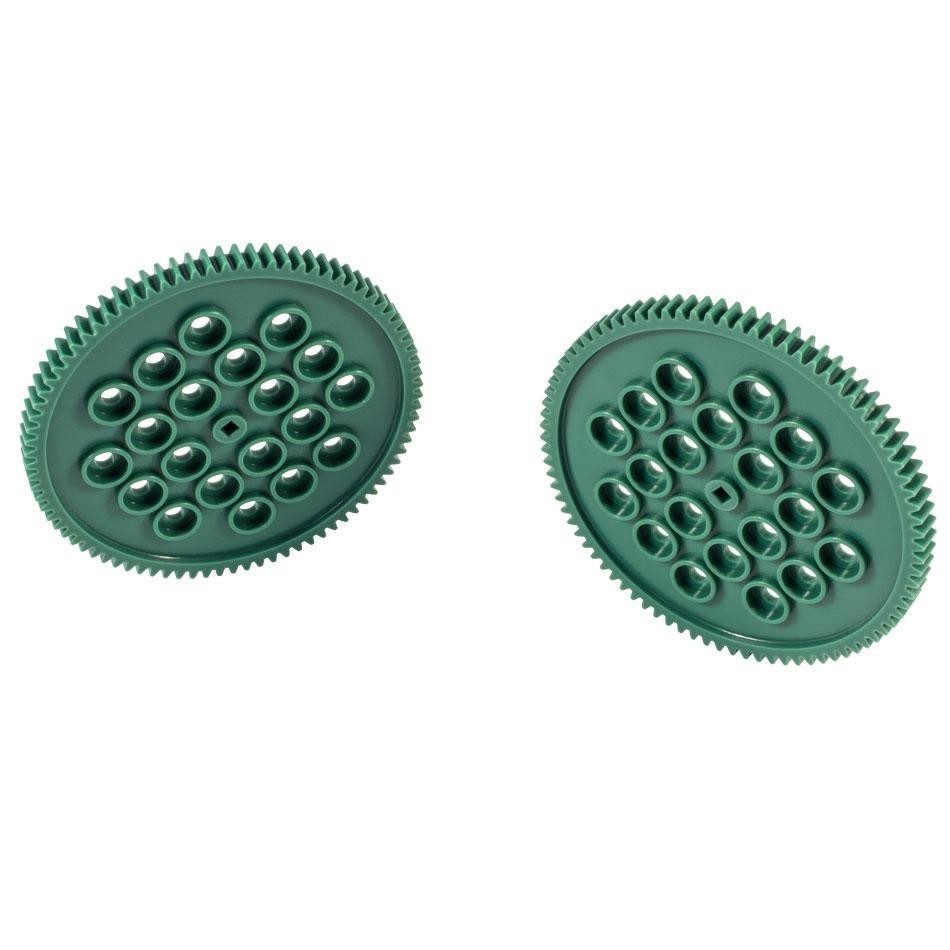

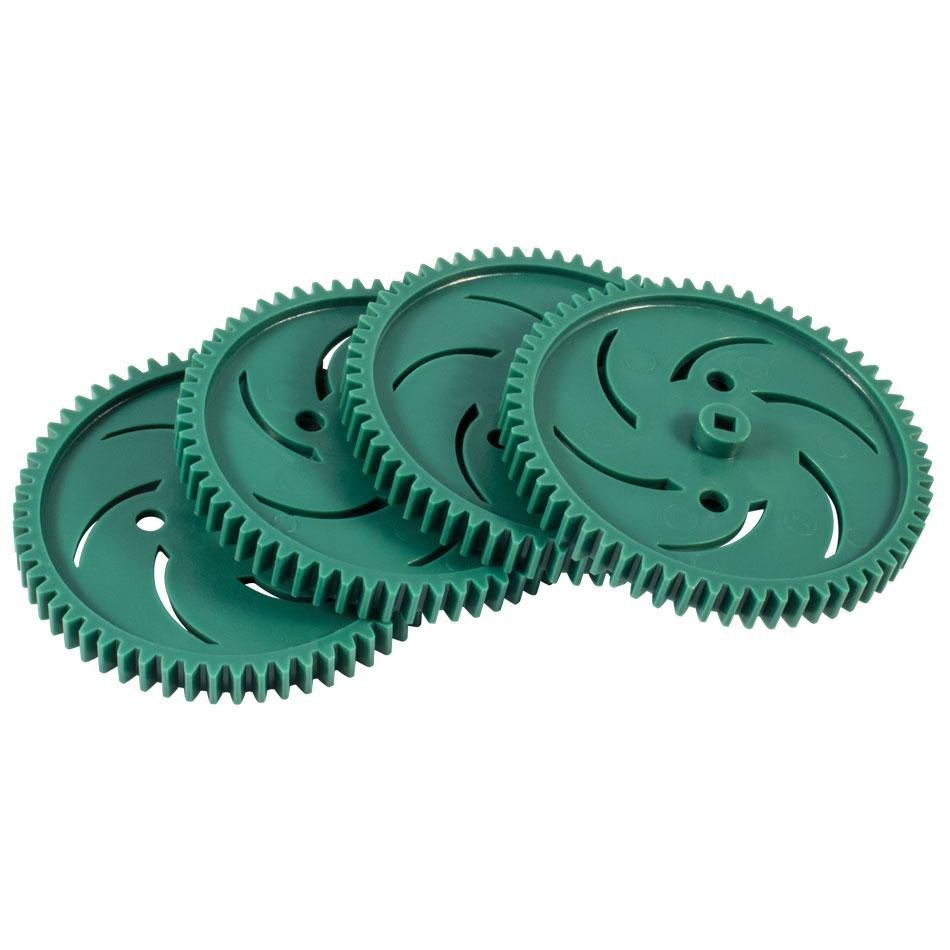

Para ampliar sus posibilidades de invención, los engranajes de 60 y 84 dientes tienen orificios de montaje adicionales. Estos orificios de montaje se pueden utilizar para unir barras de metal o piezas a estos engranajes cuando se utilizan como parte de un sistema de plataforma giratoria u otros diseños similares.

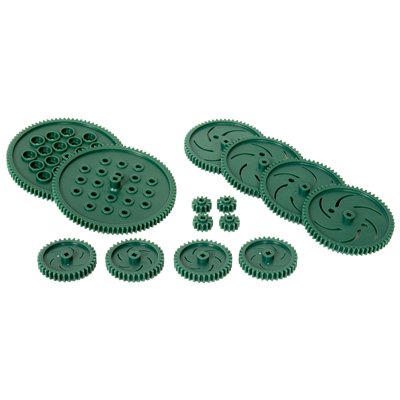

Este kit contiene cuatro tamaños de VEX Spur Gears (12, 36, 60 y 84 dientes). Los engranajes de 60 y 84 dientes tienen orificios de montaje adicionales para sujetar barras metálicas o piezas a estos engranajes cuando se utilizan como parte de un sistema de plataforma giratoria o diseño similar.

  • Cree transmisiones de robots, reductores y reducciones de engranajes.
  • Varíe la velocidad o el par de los sistemas de movimiento del robot.
  • Aumente las posibilidades de diseño de sus robots.

Construya mecanismos capaces de alcanzar un torque o una velocidad más alta que nunca, con los Engranajes de Alta Resistencia - levante cargas más pesadas y sobreviva impactos mayores con las opciones adicionales de relación de engranaje proporcionadas por el engranaje de mayor resistencia disponible.

  • Funciona con el kit de engranaje de alta resistencia VEX o con cualquier engranaje recto VEX
  • Anchura de la cara de doble espesor y nervaduras que proporcionan mayor resistencia
  • Inserciones de metal cuadradas de Hosle impiden que los ejes se "desmonten"
  • Construye cajas de cambio que resistan cargas de choque elevadas
  • Enganche los engranajes juntos para aumentar la fuerza

Ahora modificados para eje de 1/4", también incluye inserciones para .125" del eje. Estos 12 dientes de metal engranajes rectos son ideales para aplicaciones con alta carga de impacto o que requieran alta resistencia. Busque esta actualización para comenzar a implementar en los próximos meses!

  • Doble cara gruesa.
  • Todos los engranajes de metal son de alta resistencia.
  • Se acopla con engranajes estándar de Vex.

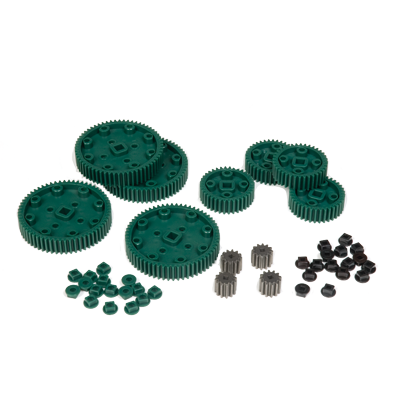

Este kit de engranajes de alta resistencia ofrece varios nuevos engranes con características para manejar cargas más altas. Cada uno de estos engranes tiene una anchura de cara más ancha; Esto significa que cada diente es más ancho, por lo que las cargas aplicadas se extienden sobre un área mayor.

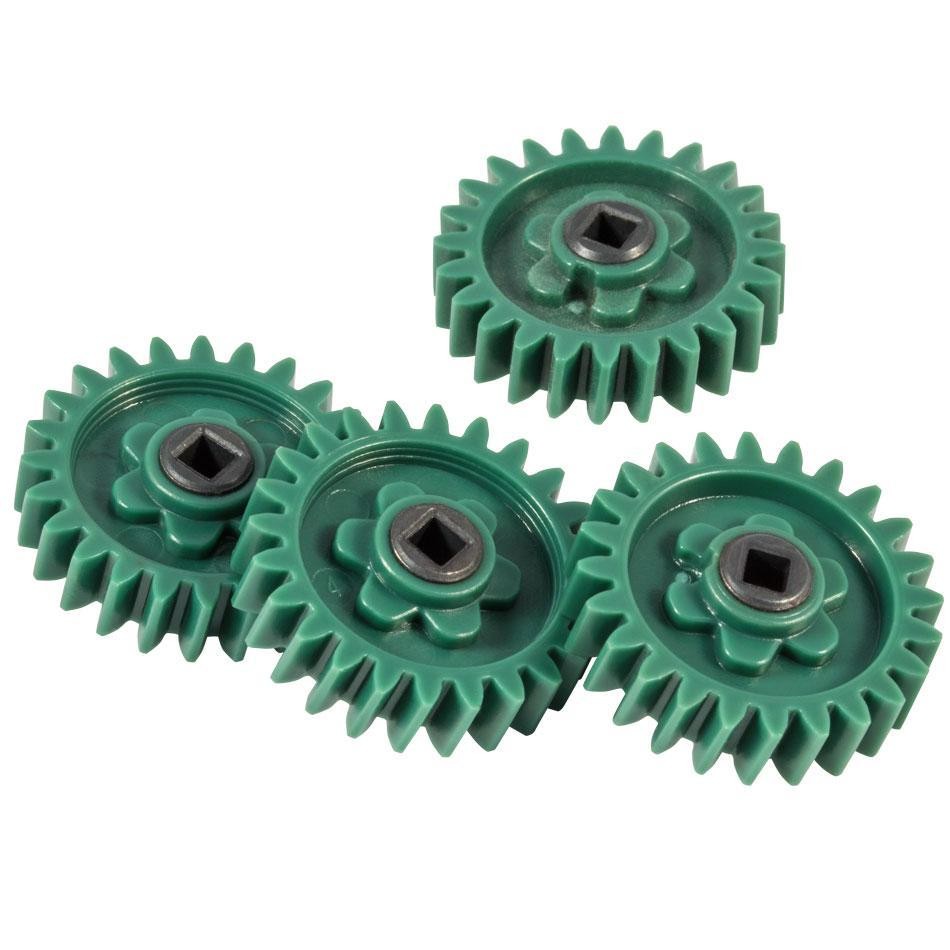

El engrane de alta resistencia de 12 dientes está moldeado de metal en polvo. Los engranajes de 36 dientes y 60 dientes tienen insertos de metal en polvo. Estos componentes metálicos protegerán el engranaje de las altas cargas aplicadas por un eje VEX.

  • Los engranajes de alta resistencia se acoplan con todos los engranajes rectos VEX.
  • La anchura de la cara de doble espesor proporciona una mayor resistencia dentaria.
  • Las inserciones de agujeros cuadrados de metal impiden que los ejes se "desmonten".
  • Utilice los piñones del metal para la alta fuerza donde cuenta.
  • Utilice los insertos de agujeros redondos para construir engranajes libres de giro libres.
  • Construya cajas de engranajes que resistan cargas de choque elevadas.
  • Engranajes de perno juntos para mayor resistencia.

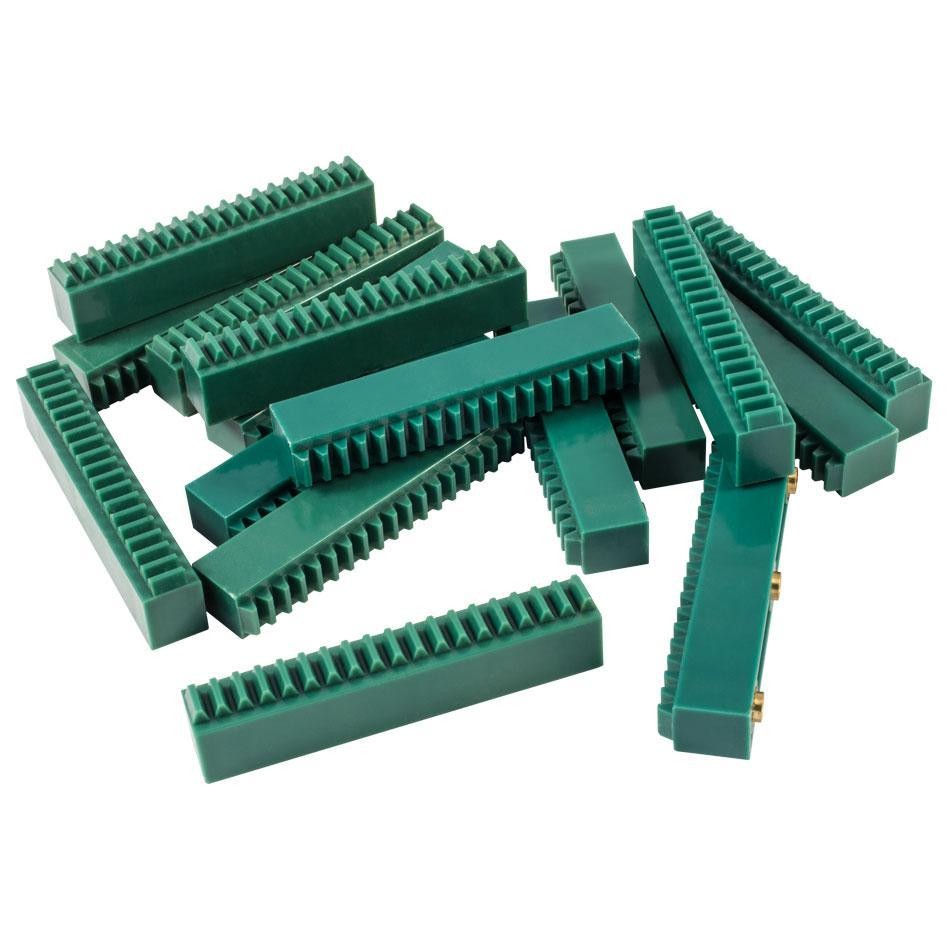

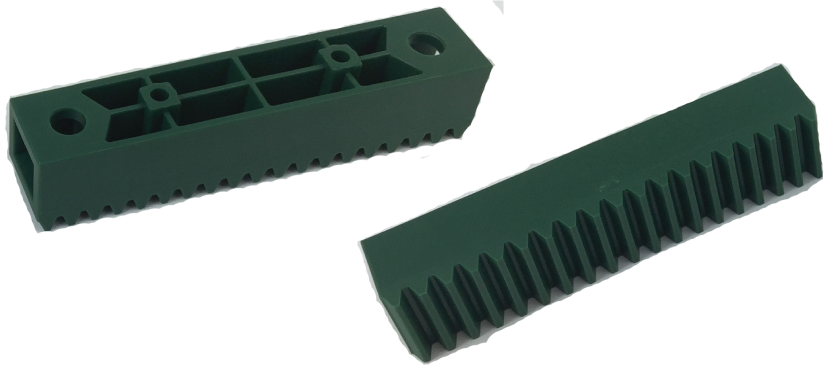

Los engranes de rack puede ser utilizado para convertir el movimiento rotatorio en movimiento lineal.

  • Utilice cualquier engranaje recto VEX como piñón para conducir estos engranajes de rack
  • Apila los engranes de rack múltiples, espalda con espalda para movimientos más largos.
  • Combínelos con una corredera lineal VEX y un soporte de engranaje de bastidor (se vende por separado) para crear un actuador lineal simple.
  • Cada engrane de rack incluye (3) 6-32 inserciones con roscas en su cara posterior. Monta estos motores similares VEX o servos con tornillos de 6-32.
  • Descontinuado. Disponible hasta agotar existencias
  • Ahora con un nuevo diseño! El Rack Gear v2 es más ancho y, por lo tanto, más compatible con los engranajes de alta resistencia VEX. V2 también ha eliminado las inserciones de latón del diseño original, y los ha reemplazado con huecos de tuerca moldeados. Ahora puede utilizar tornillos 8-32!

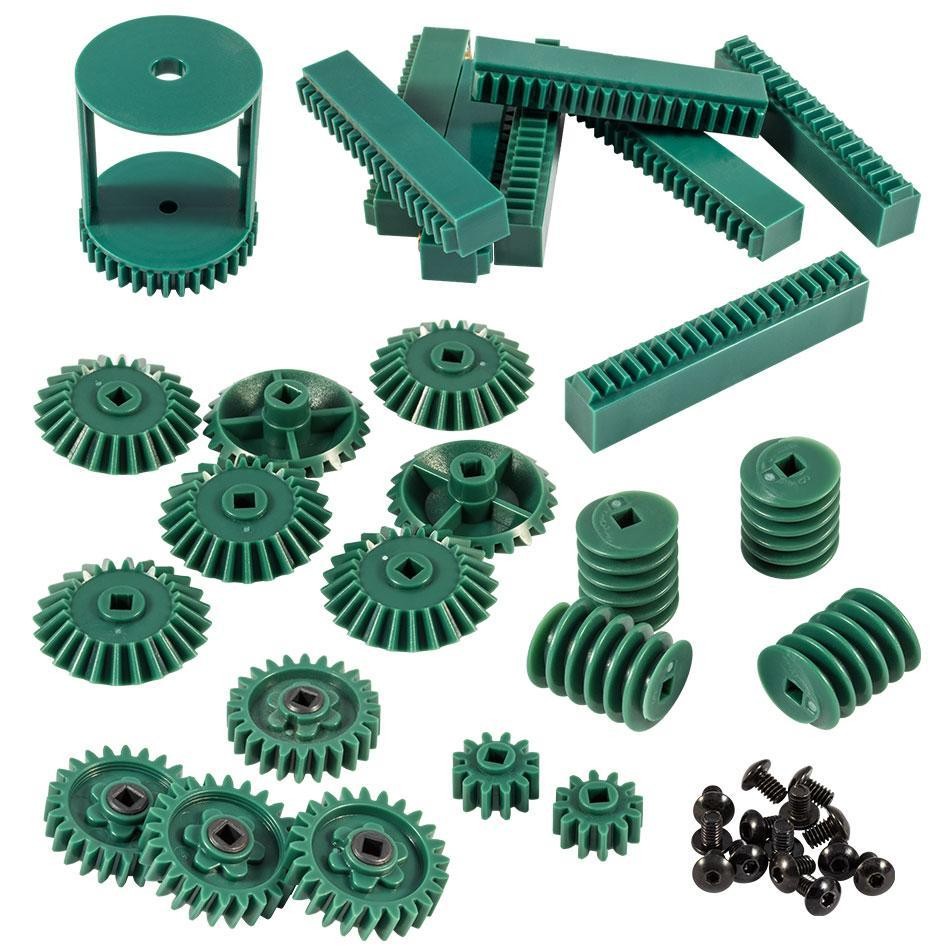

    Este kit de engranaje avanzado contiene varios tipos de engranajes diseñados para ayudarle a construir avanzados sistemas mecánicos.

    El engranaje del estante montará en cualquier componente del metal de VEX y acoplará con cualquier engranaje de VEX para crear sistemas lineales del movimiento.

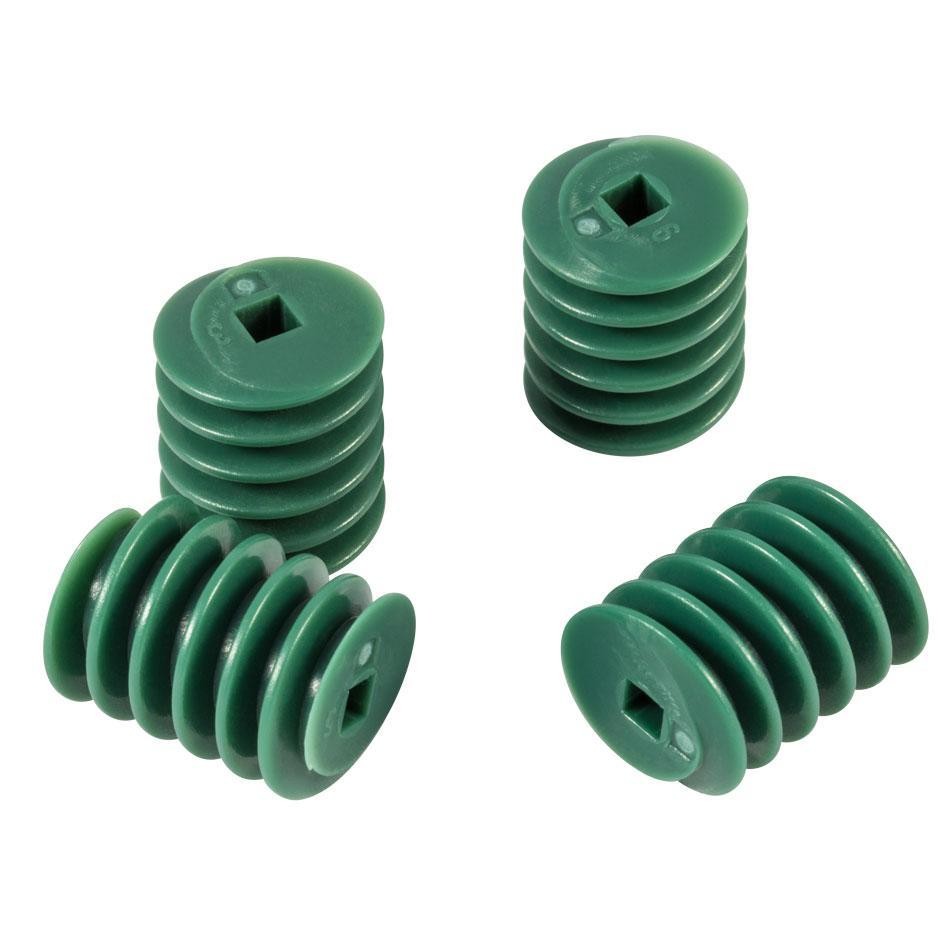

    Los engranajes de tornillo sin fin permiten a los usuarios crear engranajes de reducción muy altos en un paquete pequeño; Estos engranajes también resistirán el "retroceso" que puede ser útil en algunas aplicaciones.

    El kit viene con varios engranajes cónicos que permiten a los diseñadores transferir movimiento "alrededor de esquinas"; Puede cambiar el eje de movimiento en 90 grados. Estos engranajes cónicos también se pueden utilizar con el bastidor diferencial para construir un diferencial. Esto se puede utilizar para crear drivetrains "estilo de coche" más eficientes.

    • Crea un movimiento lineal con los engranajes de rack.
    • Movimiento de transferencia de 90 grados con engranajes biselados.

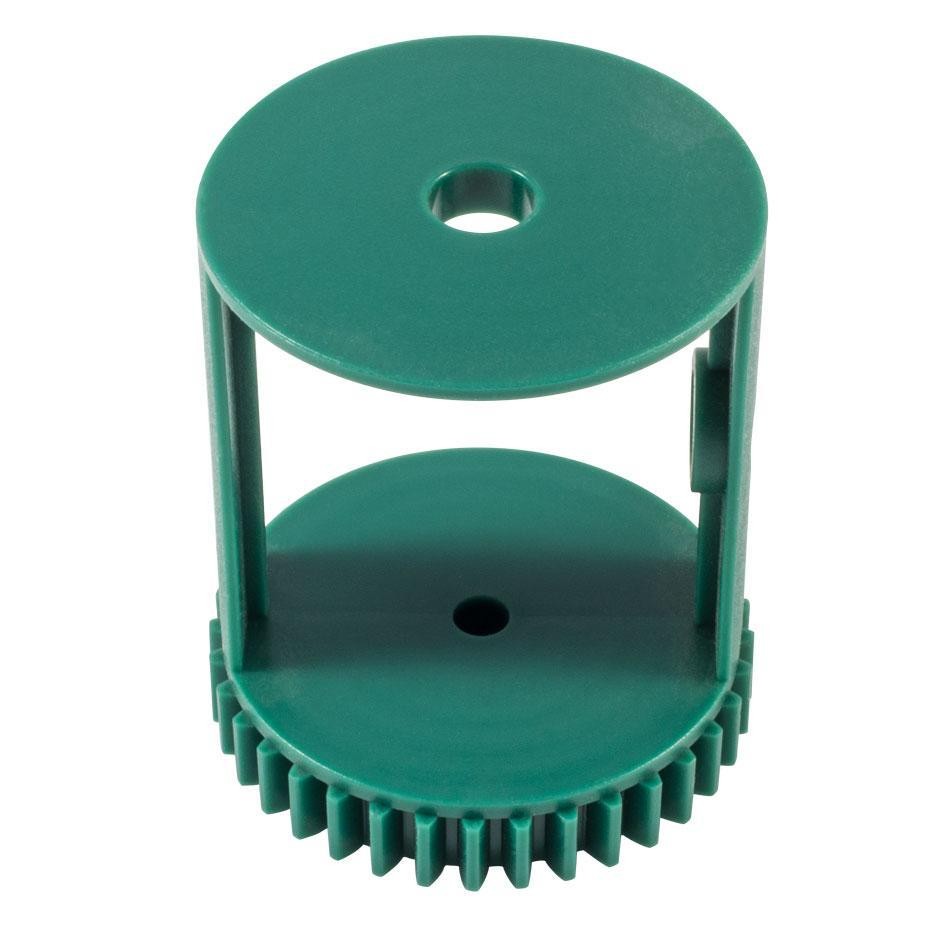

    • Añade un diferencial a su Transmisión.
    • Obtenga una alta reducción con los giros de gusano.
    • Aumente las posibilidades de diseño de sus robots.

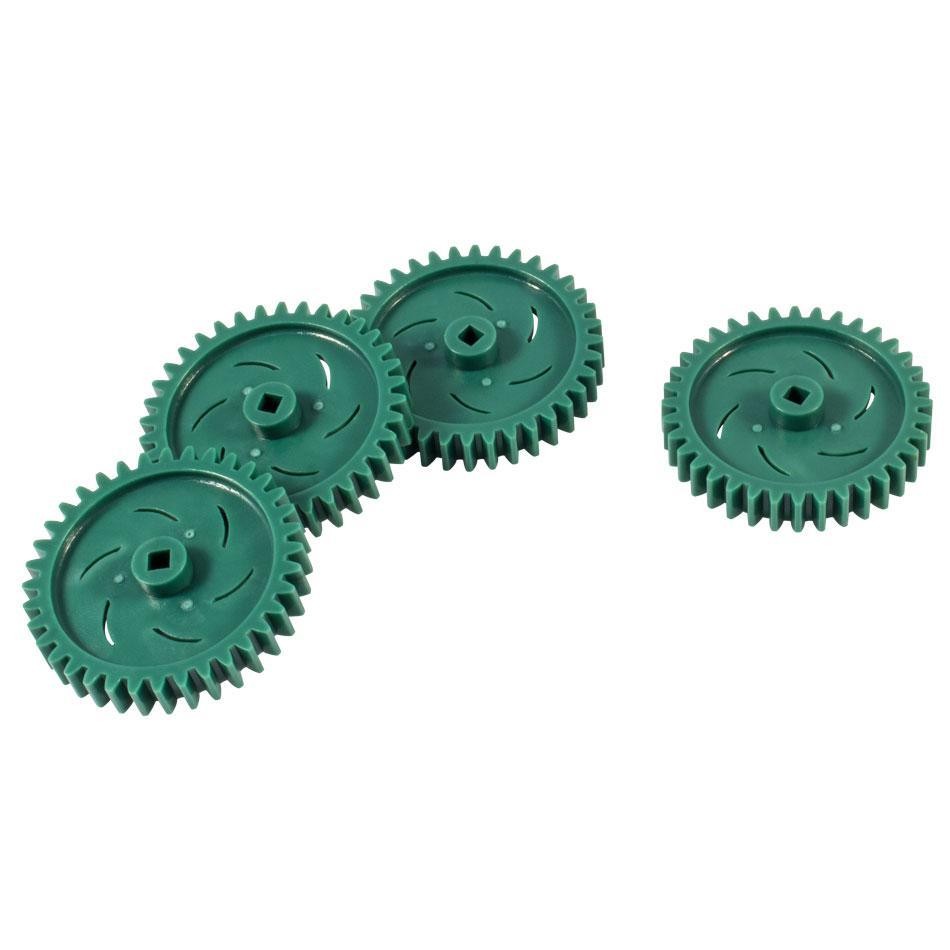

    Kit de engranes (276-2169)

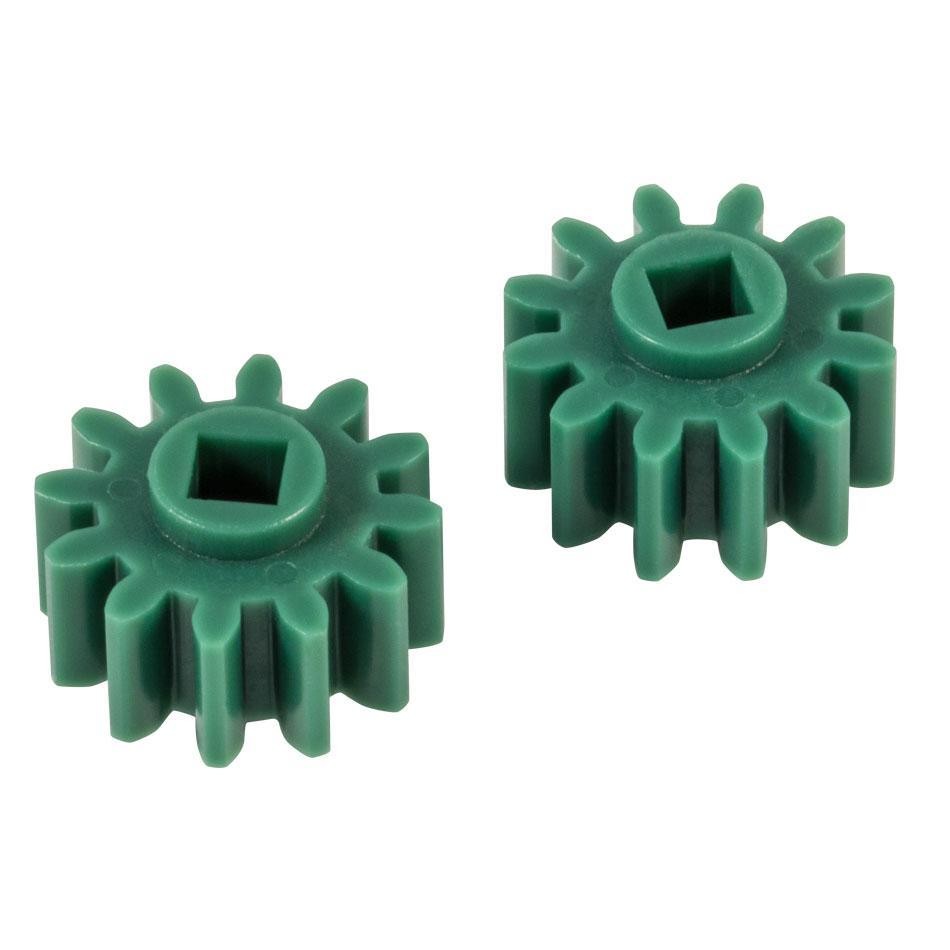

    (4) engranes de 12 dientes
    (4) engranes de 36 dientes
    (4) engranes de 60 dientes
    (2) engranes de 84 dientes

    Piñón de 12 dientes de metal (276-2251)

    (12) engranes de alta resistencia de 12 dientes (diámetro de 0,58 pulgadas)

    Paquete de engranes con dientes de alta resistencia 36 (276-5034)

    (8) engranes de 36 dientes de alta resistencia
    (16) Inserción cuadrada del engranes
    (16) Inserto de hilado libre

    Paquete de engranes de dientes de alta resistencia 60 (276-5035)

    (8) engranes de 60 dientes de alta resistencia
    (16) Inserción cuadrada del engranes
    (16) Inserción de hilado libre

    Paquete de engranes de dientes de alta resistencia 84 (276-3438)

    (4) engranes de 84 dientes de alta resistencia
    (8) Inserción cuadrada del engranes
    (8) Inserción de hilado libre

    Kit de engranes de alta resistencia (276-2250)

    (4) engranes de alta resistencia de 12 dientes (diámetro de 0,58 pulgadas)
    (4) engranes de 36 dientes de alta resistencia (diámetro de 1,58 pulgadas)
    (4) engranes de 60 dientes de alta resistencia (diámetro de 2,58 pulgadas)
    (16) engrane cuadrado de alta resistencia
    (16) engrane libres con inserciones de giro

    engrane de rack (276-1957)

    (16) engrane de rack de 19 dientes

    engrane de rack v2 (276-4872)

    (16) engrane de rack de 19 dientes v2

    Kit de engranes avanzado (276-2184)

    (8) engranes de rack de 19 dientes
    (2) piñón de 12 dientes
    (4) engranes sinfín
    (4) Rueda de gusano
    (1) Marco diferencial
    (7) engranes cónico de 24 dientes

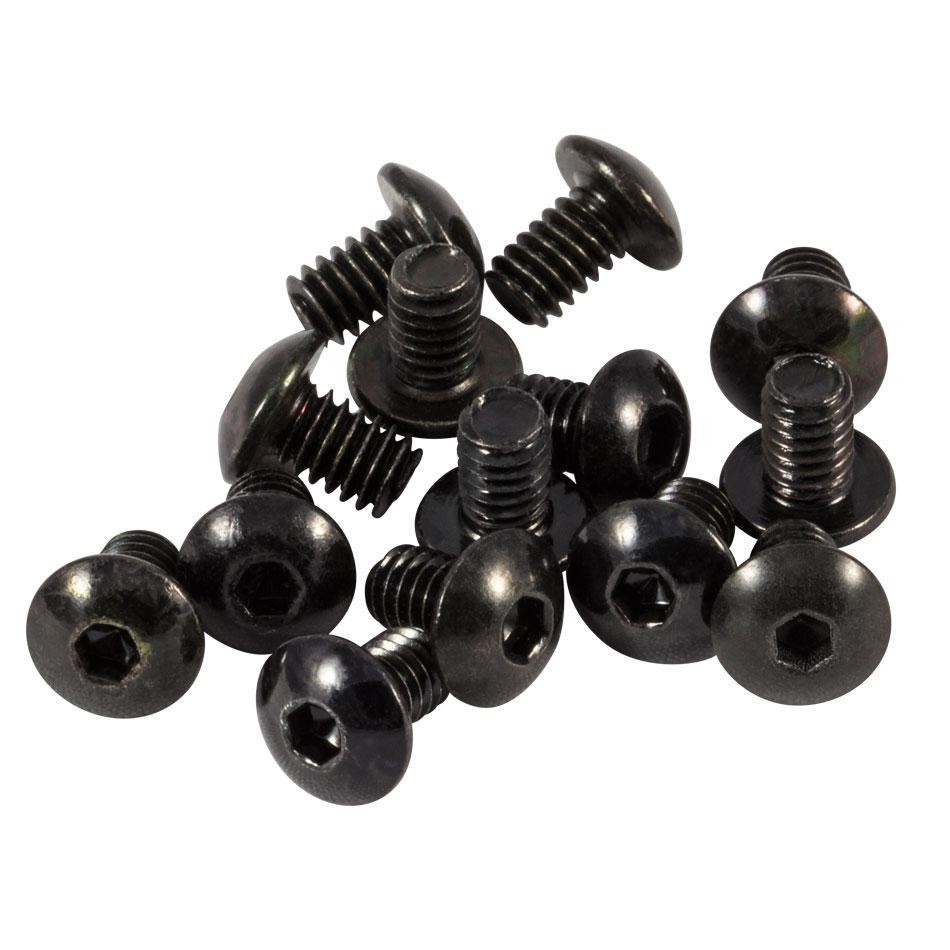

    (16) Tornillos de cabeza de botón de 6-32 x 1/4 pulgadas

    Kit de engranajes

    Archivo CAD (STEP)

    Pinza de metal de 12 dientes

    Archivo CAD (STEP)

    Engranajes de alta resistencia

    Archivo CAD (STEP)

    Engranaje de bastidor

    Archivo CAD (STEP)

    Rack Gear v2

    Archivo CAD (STEP)

    Kit de engranaje avanzado

    Hoja de instrucciones - Engranajes avanzados
    Archivo CAD (STEP)

    Piñón de metal con 12-dientes (276-2251): 0.002 libras (0.907 gramos)
    Engrane de alta resistencia de 36 dientes (276-5034): 0.012 libras (5.44 gramos)
    Engrane de alta resistencia 60-dientes (276-5035): 0.03 libras (15 gramos)
    Engrane de alta resistencia de 84 dientes (276-3438): .08 libras (35 gramos)
    Engrane de rack (276-1957): 0.020 libras (9.07 gramos)

    Todos los pesos enumerados son pesos reales de un artículo (sin embalaje)

    Kit de engranajes (276-2169): Acetal
    Metal 12-Diente de piñón (276-2251): Acero
    Engranaje de 36 Dientes de alta resistencia (276-5034): Acetal
    Engranaje de 60 Dientes de alta resistencia (276-5035): Acetal
    Engranaje de alta resistencia de 84 dientes (276-3438): Acetal
    Engranaje del estante (276-1957): Acetal
    Rack Gear v2 (276-4782): Acetal
    Equipo de engranaje avanzado (276-2184): Acetal

    Kit de engranes (276-2169): Compatible con todos los engranes de alta resistencia y los piñones de metal con 12 dientes

    Piñón de metal con 12 dientes (276-2251): Compatible con todos los engranes de alta resistencia, todos los engraness rectos VEX y todos los ejes VEX EDR

    Engranes de alta resistencia con 36-dientes (276-5034): Compatible con todos los engranes de alta resistencia, todos los engraness rectos VEX y todos los ejes VEX EDR

    Engranes de alta resistencia de 60 dientes (276-5035): Compatible con todos los engranes de alta resistencia, todos los engraness rectos VEX y todos los ejes VEX EDR

    Engranes de alta resistencia de 84 dientes (276-3438): Compatible con todos los engranes de alta resistencia, todos los engraness rectos VEX y todos los ejes VEX EDR

    Kit de engranes de alta resistencia (276-2250): Compatible con todos los engranes de alta resistencia, todos los engraness rectos VEX y todos los ejes VEX EDR

    Engranes de rack (276-1957): Compatible con todos los engranes del espolón de VEX

    Engrane de Rack v2 (276-4782): Compatible con todos los engranes Spur VEX

    Equipo de engranes avanzado (276-2184): Compatible con todos los ejes de transmisión y los engranes rectos VEX. Nota: Los engranes de tornillo sólo se acoplan con la rueda de tornillo sin fin y el engranes cónico de 24 dientes sólo se acopla con ellos mismos

    Kit de engranes (276-2169)
    Tipo de engrane - Espuela
    Punto Diametral - 24
    Ángulo de presión - 20 grados
    Ancho de la cara - 0,250 "(6,35 mm)

    Piñón de metal con 12 dientes (276-2251) Tipo de engrane - Espuela
    Punto Diametral - 24
    Ángulo de presión - 20 grados
    Ancho de cara - 0.500 "(12.7mm)
    Diámetro del tono - 0.5 "(12.7mm)
    Engrane de alta resistencia de 36 dientes (276-5034)
    Diámetro del tono - 1.5 "(38.1mm)

    Engrane de alta resistencia con 60-dientes (276-5035)
    Diámetro del tono - 2.5 "(63.5mm)

    Engrane de alta resistencia de 84 dientes (276-3438)
    Diámetro del tono - 3.5 "(88.9mm)

    Kit de engranes de alta resistencia (276-2250)
    Tipo de engrane - Espuela
    Punto Diametral - 24
    Ángulo de presión - 20 grados
    Ancho de cara - 0.500 "(12.7mm)

    Engrane del estante (276-1957)
    Longitud - 2.50 "(63.5mm)

    Kit de engranes avanzado (276-2184)
    El bastidor diferencial requiere (3) engrane cónico de 24 dientes para hacer un diferencial funcional
    Los engranes de bastidor se pueden combinar continuamente para crear una diapositiva más larga
    Longitud del engrane helicoidal - 0.75 "(19.1mm)
    Longitud del engrane del bastidor: 2.50 "(63.5mm)
