VersaDrop

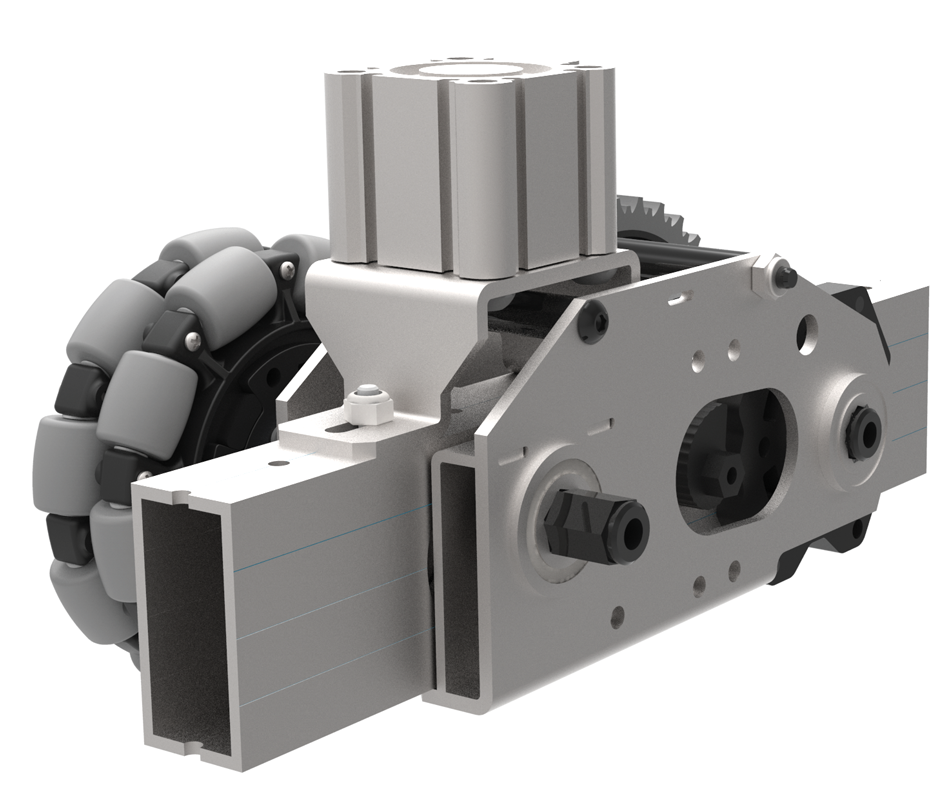

El VersaDrop es un módulo desplegable configurable para su uso con ruedas de 4 ". Este producto fue diseñado para funcionar con el sistema VersaFrame, lo que permite a todos los equipos, sin importar sus recursos, crear las populares transmisiones Butterfly y Octocanum. Los equipos tienen la capacidad de Diseñe su propia solución de transmisión accionada con el VersaDrop.

Galeria




Conducción "Mariposa" articulada
Cambia entre los modos de tracción y omni sobre la marcha para lograr la máxima maniobrabilidad.

Modelo CAD STEP (ZIP, 7.41 MB)
Lista de materiales (ZIP, 1,54 MB)


Tracción a 6 ruedas con ruedas Drop Omni
Deje caer un conjunto de ruedas Omni traseras para girar fácilmente sin problemas.

Modelo CAD STEP (ZIP, 10.6 MB)
Lista de materiales (ZIP, 1,24 MB)


Conducción articulada "Octocanum"
Lo mejor de ambos mundos: el modo de tracción para mantenerse firme, los mecanismos para deslizarse hacia los lados.

Modelo CAD STEP (ZIP, 10.7 MB)
Lista de materiales (ZIP, 1,59 MB)


  • (1) VersaDrop Pivot
  • (2) VersaDrop - abrazadera de tubo
  • (1) Montura de cilindro VersaDrop
  • (2) Espaciadores del módulo VersaDrop
  • (2) espaciadores de montaje del motor
  • (4) Tornillo de cabeza de botón - .250-20 x 0.375
  • (2) Tornillo de cabeza de botón - # 10-32 x 2.500
  • (3) Tornillo de cabeza de botón - # 8-32 x .500
  • (2) Tornillo de cabeza de zócalo - # 10-32 x 1.750
  • (3) Tuerca de nylon #8-32
  • (2) Tuerca de nylon #10-32
  • (1) Espaciador de acetato de 1/16" hexágono de 1/2" (paquete de 10)
  • (1) Cilindro neumático panqueque, agujero de 32 mm, recorrido de 15 mm

  • Aluminio 5052

  • 1.23 libras

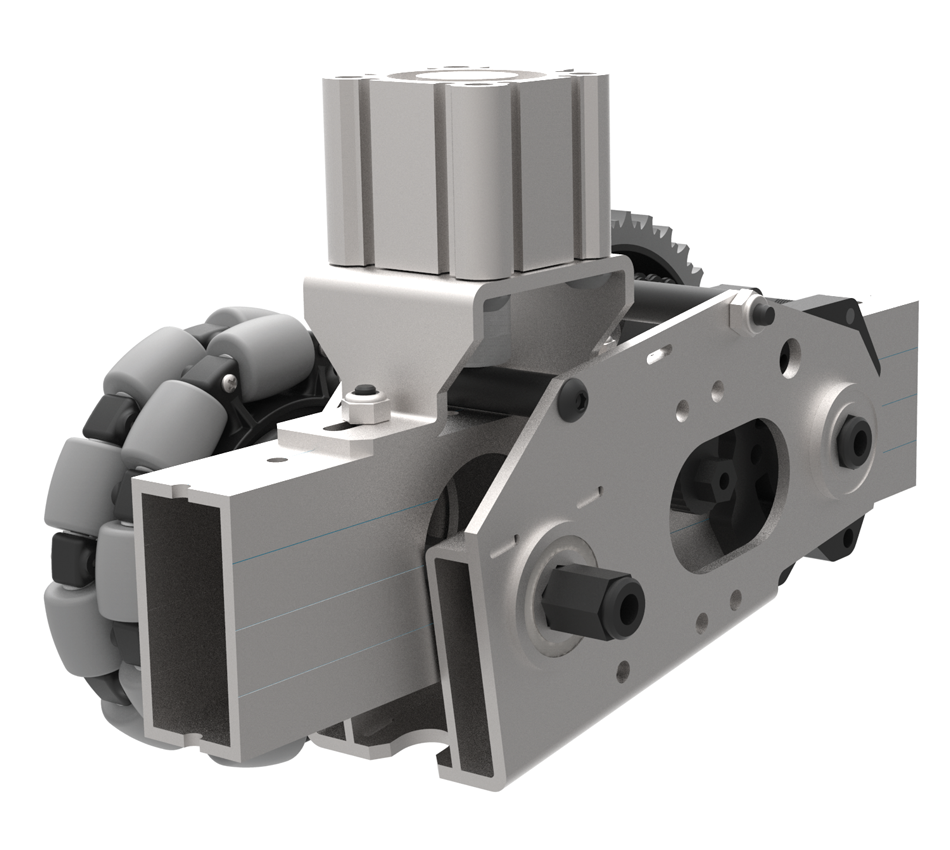

  • Recorrido del módulo: la rueda pivotante va de 0.437 "hasta 0.200" hacia arriba
  • Fuerza de levantamiento: 75 lb por módulo a 60 PSI
  • Nota: los cilindros VersaDrop utilizan accesorios de 1/8 "NPT
