ThunderHex (2 opciones)

ThunderHex y Rodamientos revolucionará las maneras en que los equipos utilizan el eje hexagonal.


Thunder Hex funciona en todas las aplicaciones donde el eje hexagonal de 1/2" funcionará y también incluye esquinas redondeadas, permitiendo que el eje pilotee dentro de un rodamiento redondo de 13,75 mm (ThunderHex) en lugar de un rodamiento hexagonal estándar de 1/2". Esto elimina algunas tolerancias de fabricación difíciles y resulta en un resultado final MUCHO más suave. En pocas palabras, los cojinetes ThunderHex son la mejor manera de crear ejes hexagonales de funcionamiento suave y ThunderHex Stock ayuda a lograr esto sin un torno.


También, puesto que estás esencialmente poniendo una clavija redonda en un agujero redondo, no lucharas más para alinear el hexágono de tu eje con el agujero hexagonal de tu rodamiento.

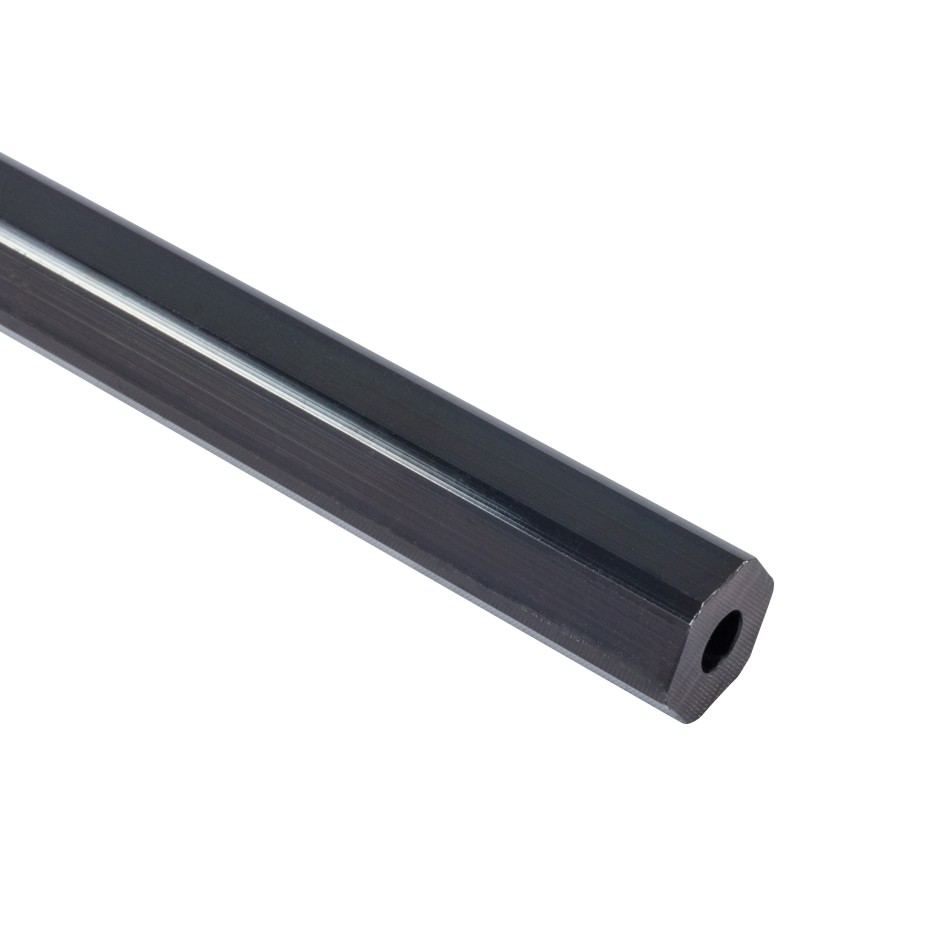

Todas las existencias ThunderHex también incluyen una característica sutil pero muy útil: un orificio de 0,201" a través del centro.Este agujero proporciona un ajuste de holgura para un perno #10 o puede ser aprovechado para pernos de 1 / 4-20. Esto significa que ya no necesita un torno de precisión para crear separadores de alta resistencia personalizados, simplemente corte el eje de ThunderHex al tamaño y toque con un hilo de 1 / 4-20 (o 1 / 4-28).


Nota: Debido a una variación de fabricación, nuestro inventario actual está ligeramente fuera de tolerancia. El diámetro de nuestros ThunderHex Stock de 18" está sobredimensionado (en promedio) 0,0003". Esto da como resultado un ajuste a presión en rodamientos ThunderHex. Los usuarios que necesiten un ajuste más suelto deben lijar suavemente las esquinas redondeadas del hexágono.

Galeria



Nombre del producto P/N

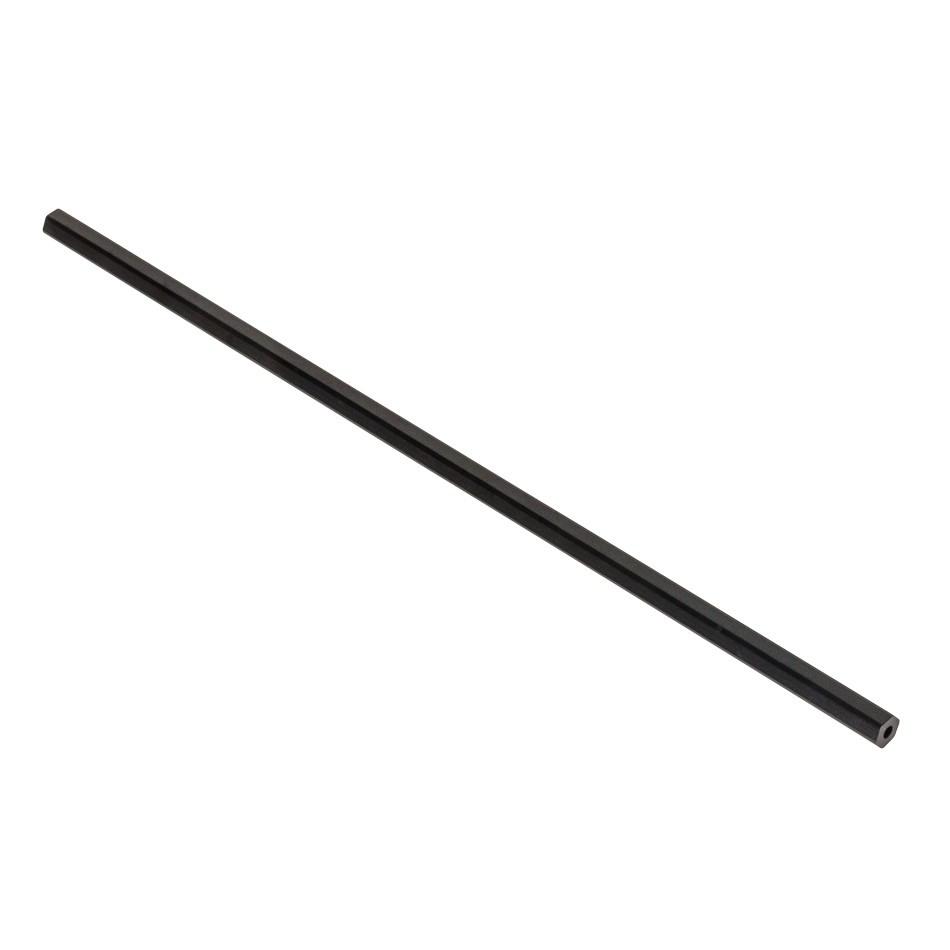

1/2" Hex x 0.201" ID Acciones de ThunderHex (18") 217-4002

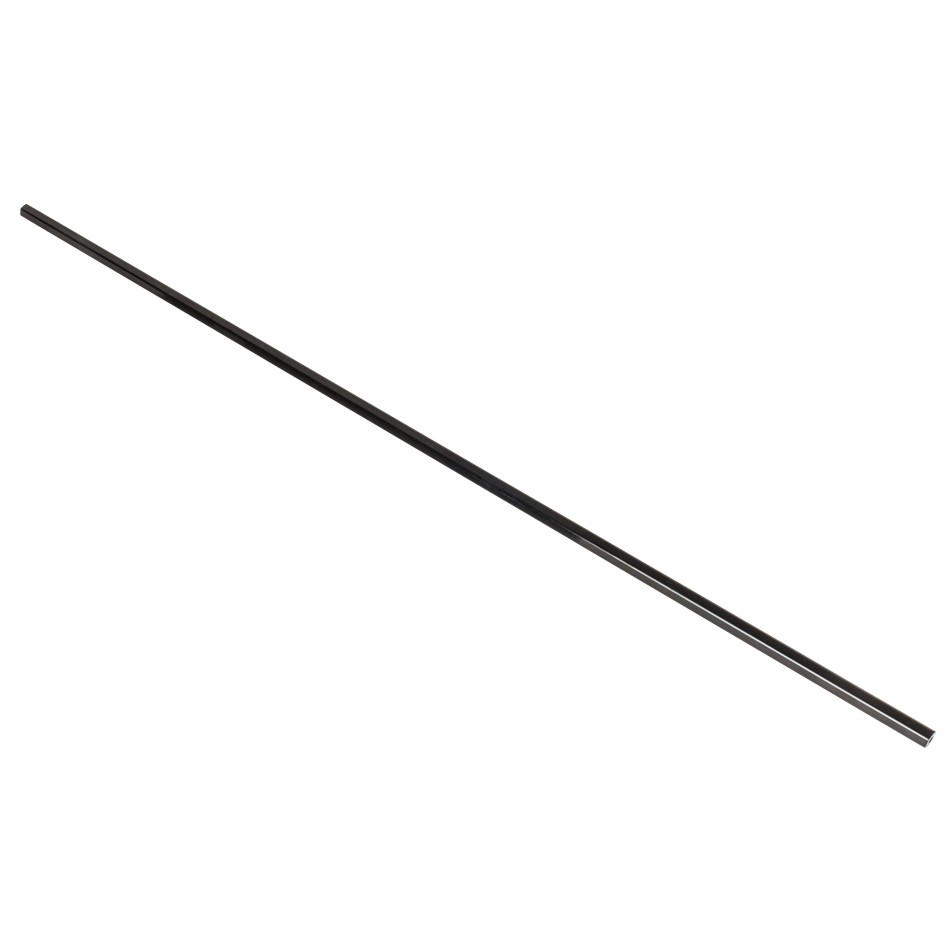

1/2" Hex x 0.201" ID Acciones de ThunderHex (36") 217-4017

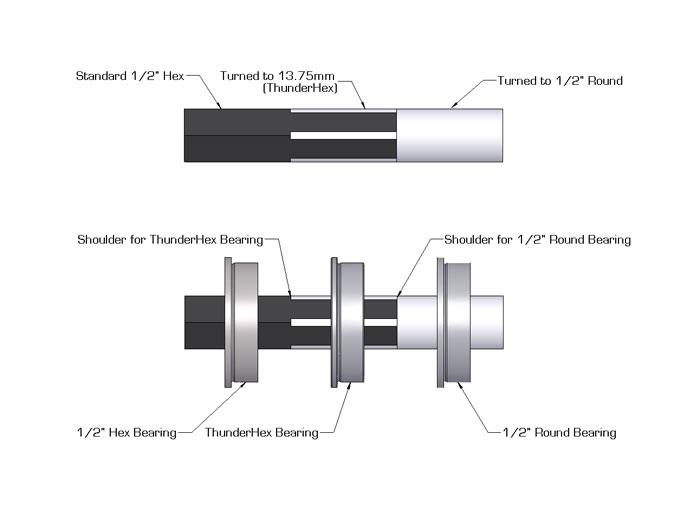

Ejemplo de modificaciones de eje

Combine Hex Stock de 1/2", Cojinetes ThunderHex, cojinetes hexagonales de 1/2" y cojinetes redondos de 1/2" para crear un eje multietapa usando solo técnicas de mecanizado simples. Reduzca los retenedores de eje o los espaciadores en su diseño creativamente integrando los hombros del cojinete en sus diseños.



  • 217-4002:
    (1) Acciones de ThunderHex de 1/2" (18 pulgadas)
  • 217-4017:
    (1) Acciones de ThunderHex de 1/2" (3 pies).

  • 7075 T6 Aluminio

  • Anodizado en negro

  • 217-4002 (1/2 "ThunderHex Stock 18 pulgadas) - 0,5 lb
  • 217-4017 (1/2 "ThunderHex Stock 3 pies) - 0.666 libras
