Refuerzos y Montajes de VersaFrame (18 opciones)

El VersaFrame es un sistema de construcción que permite a los equipos construir un cuadro superior en cualquier configuración que puedan imaginar. Los orificios pretaladrados en un paso estándar de 1 "están diseñados para ser utilizados con tornillos #8 y remaches de 5/32", y se pueden perforar fácilmente para hardware más grande. No hay se requiere capacidad de precisión de fabricación: con solo una sierra y un taladro, cualquier equipo puede construir marcos ligeros de clase mundial.

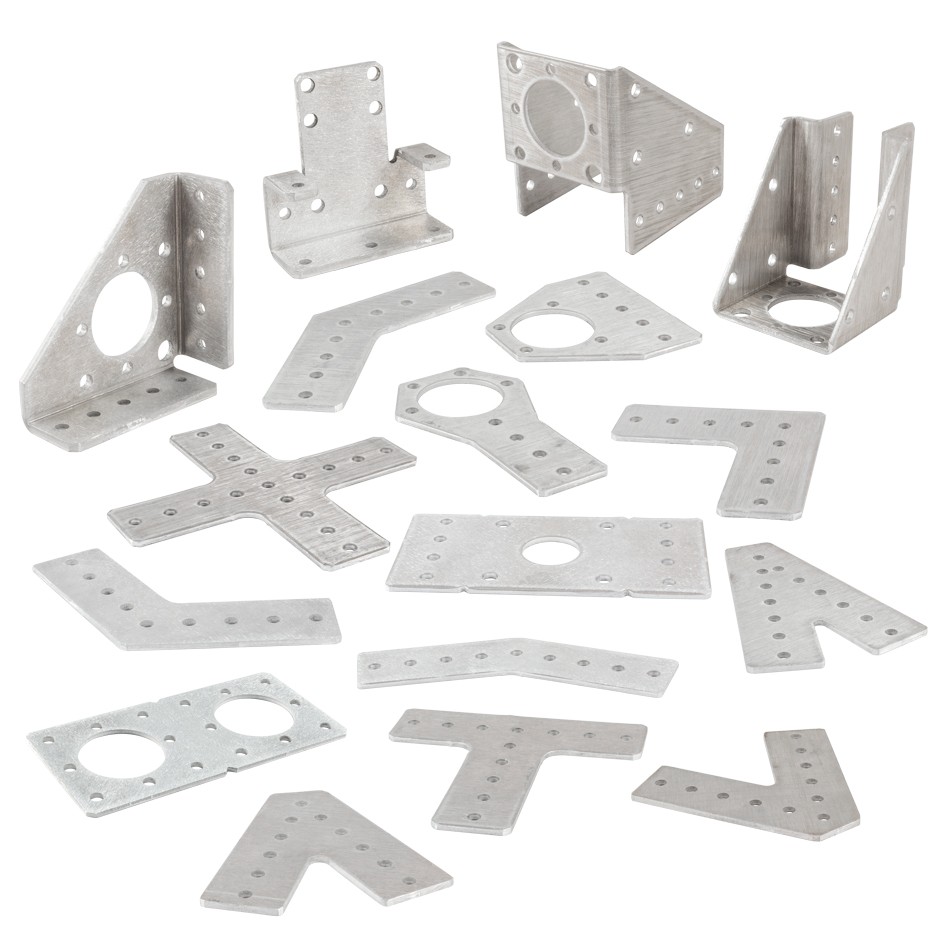

Los refuerzos VersaFrame proporcionan conexiones en muchas configuraciones diferentes. Además de una variedad de ángulos comúnmente utilizados en el diseño mecánico, los refuerzos de montaje de rodamientos y soportes personalizados permiten una integración perfecta en diseños que incorporan rodillos u otros elementos de movimiento.

Nota: Los separadores no están incluidos con refuerzos, y se deben comprar por separado.

Galeria



Nombre del producto P/N

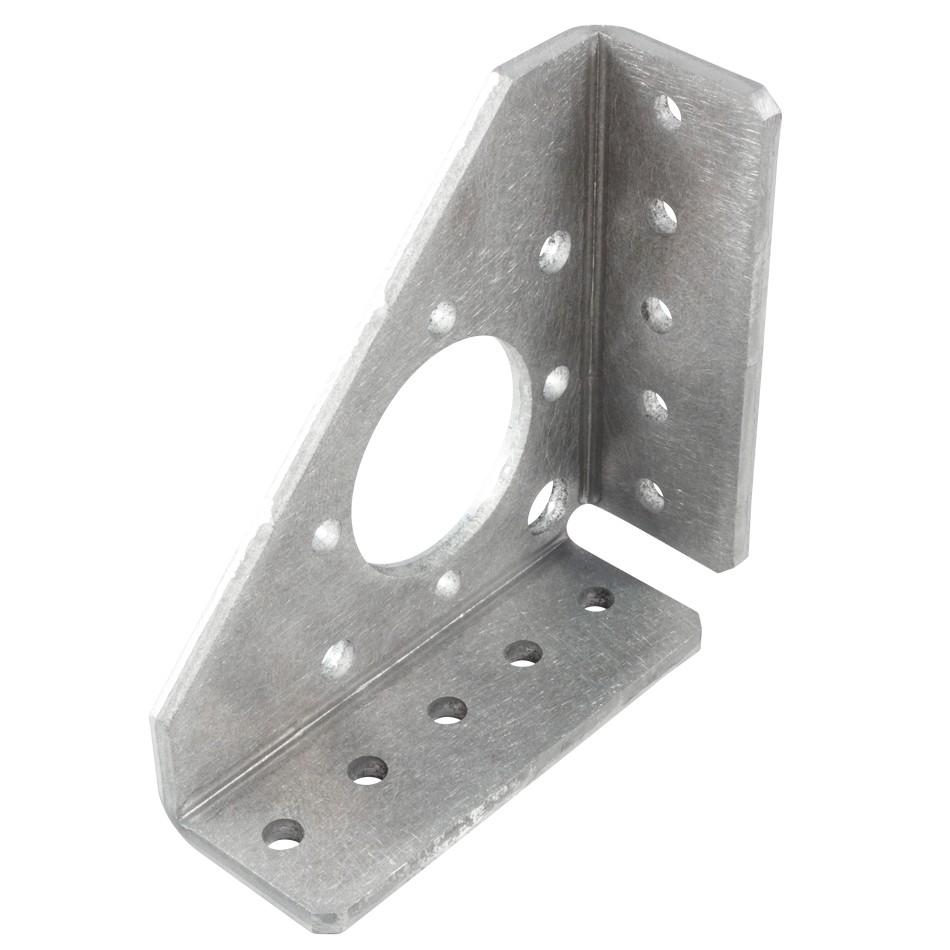

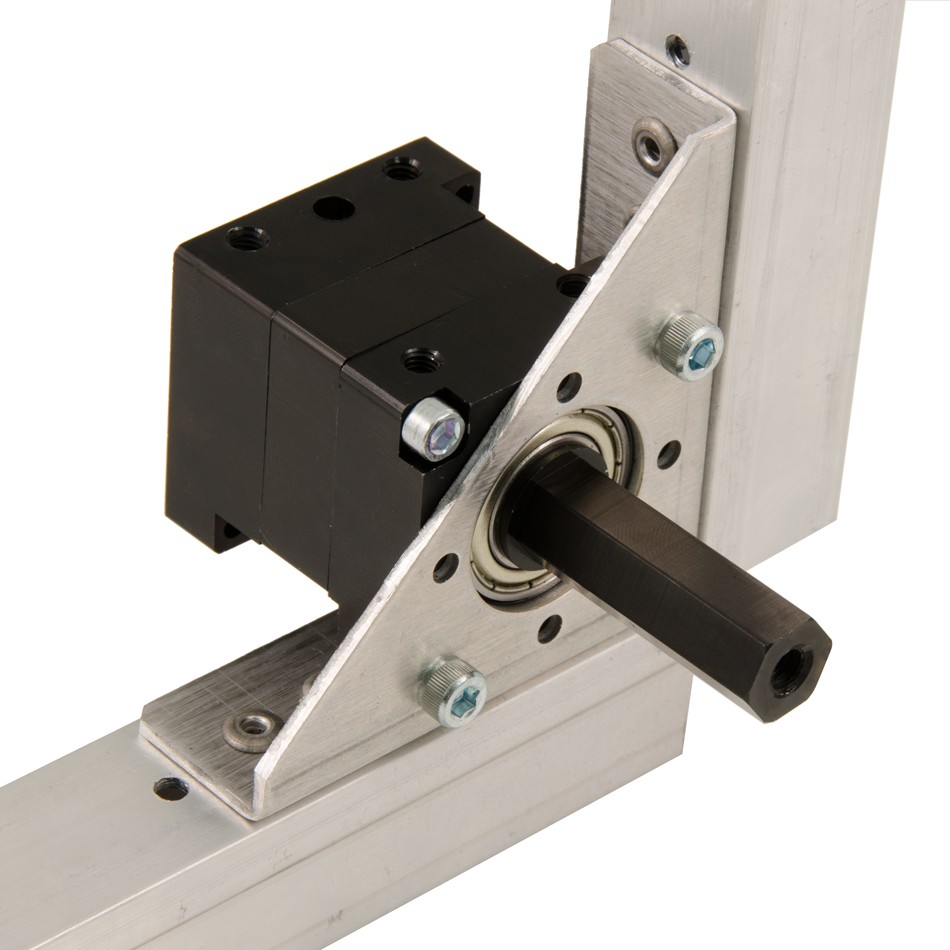

Refuerzo de esquina VersaFrame 217-4238

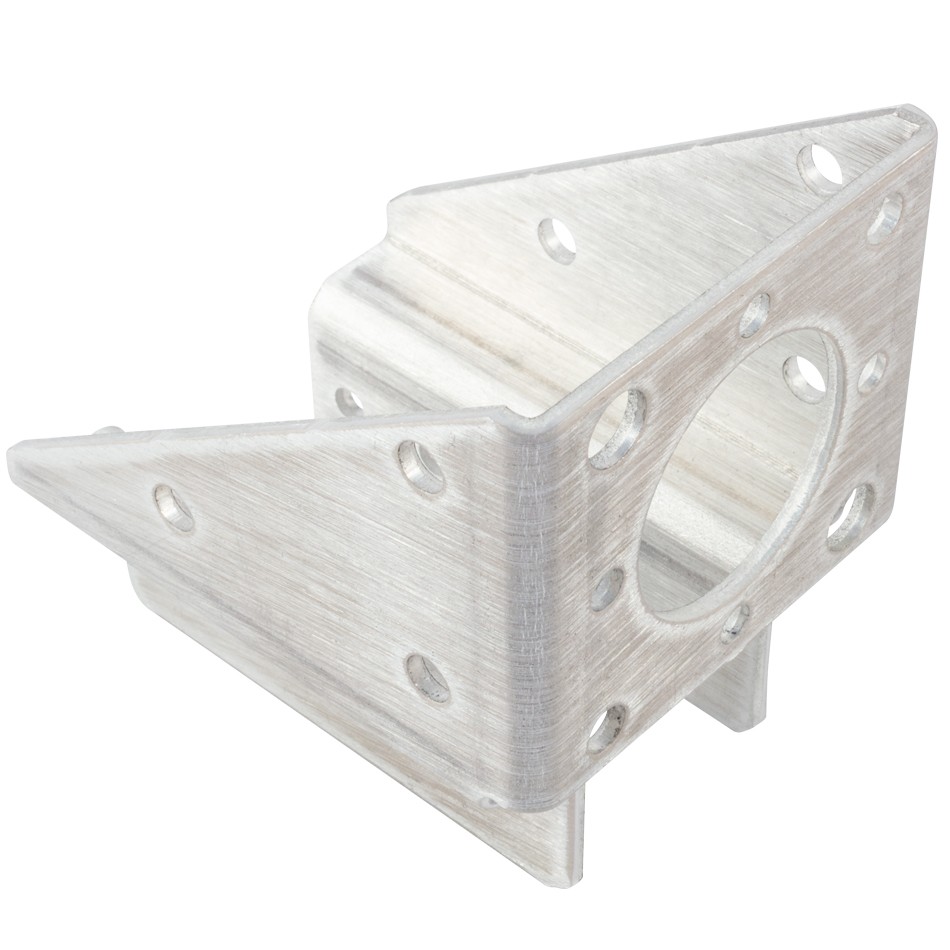

VersaFrame 1" de ancho VersaPlanetary Montaje paralelo 217-4178
VersaFrame 2" de ancho VersaPlanetary Montaje paralelo 217-4179
Refuerzo VersaFrame de 30 grados (paquete de 2) 217-3555
Refuerzo VersaFrame de 45 grados (paquete de 2) 217-3552

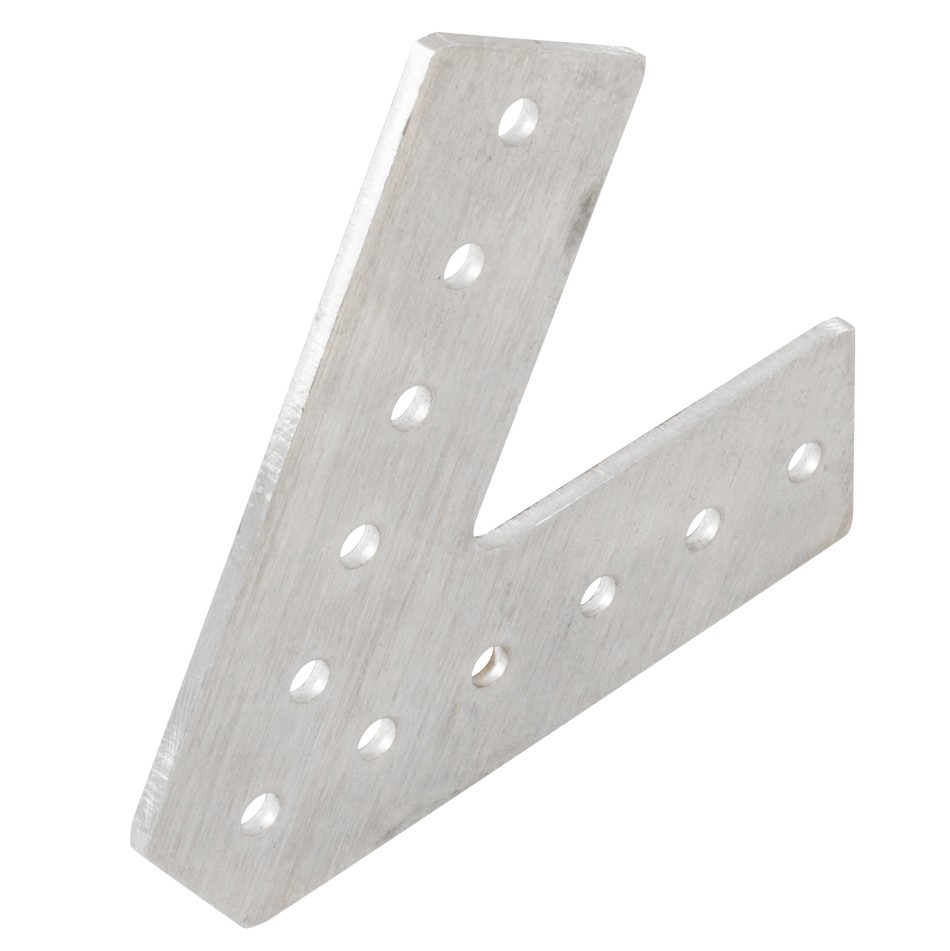

Refuerzo VersaFrame de 60 grados (paquete de 2) 217-3551

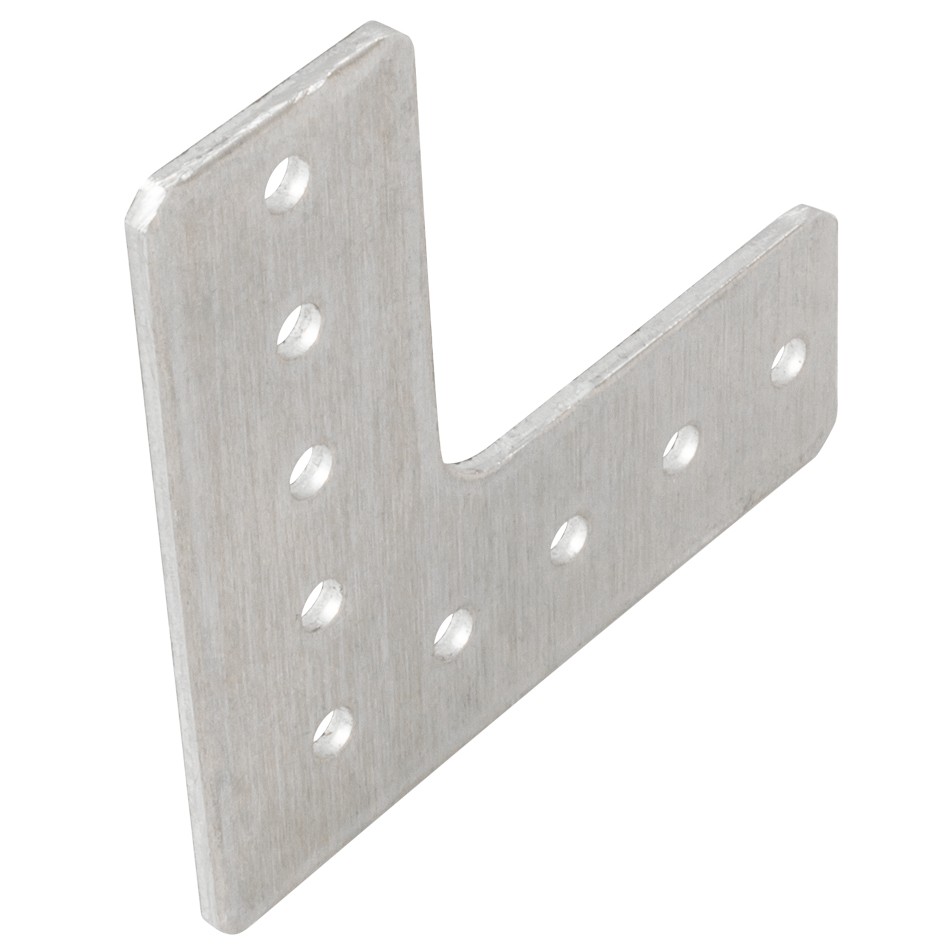

Refuerzo VersaFrame de 90 grados (paquete de 2) 217-3548
Refuerzo VersaFrame de 120 grados (paquete de 2) 217-4181
Refuerzo VersaFrame de 135 grados (paquete de 2) 217-3556

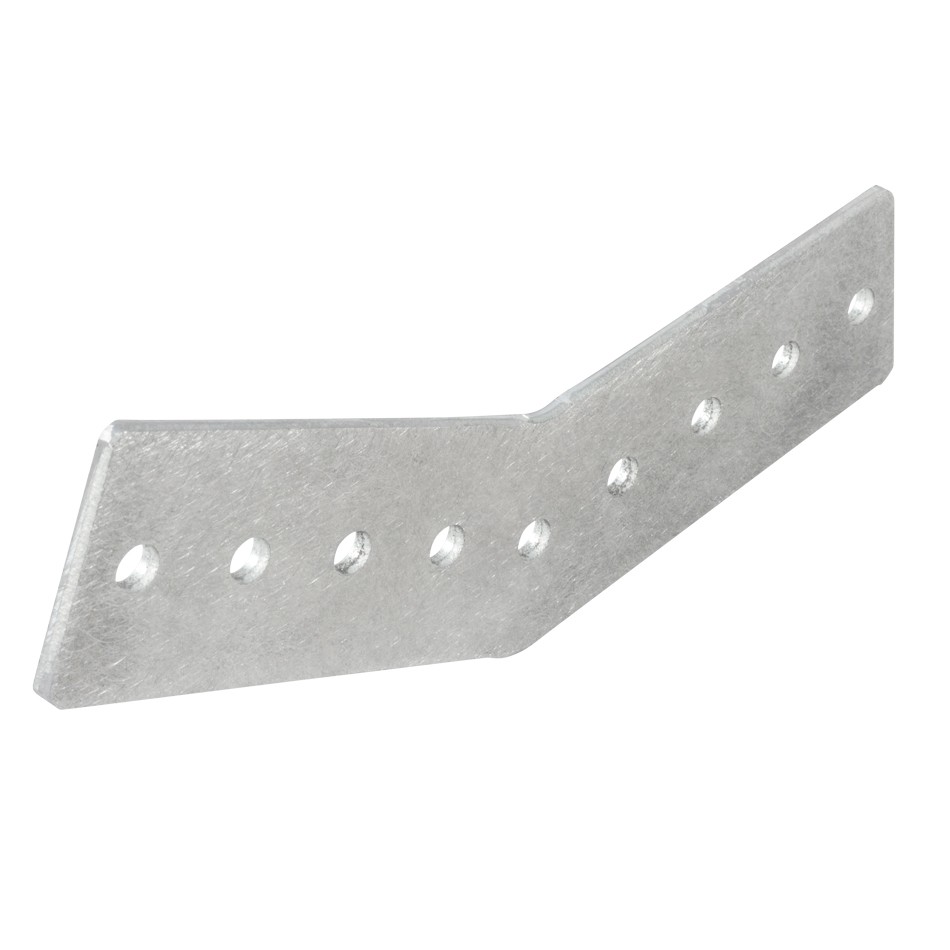

Refuerzo VersaFrame de 150 grados (paquete de 2) 217-4180

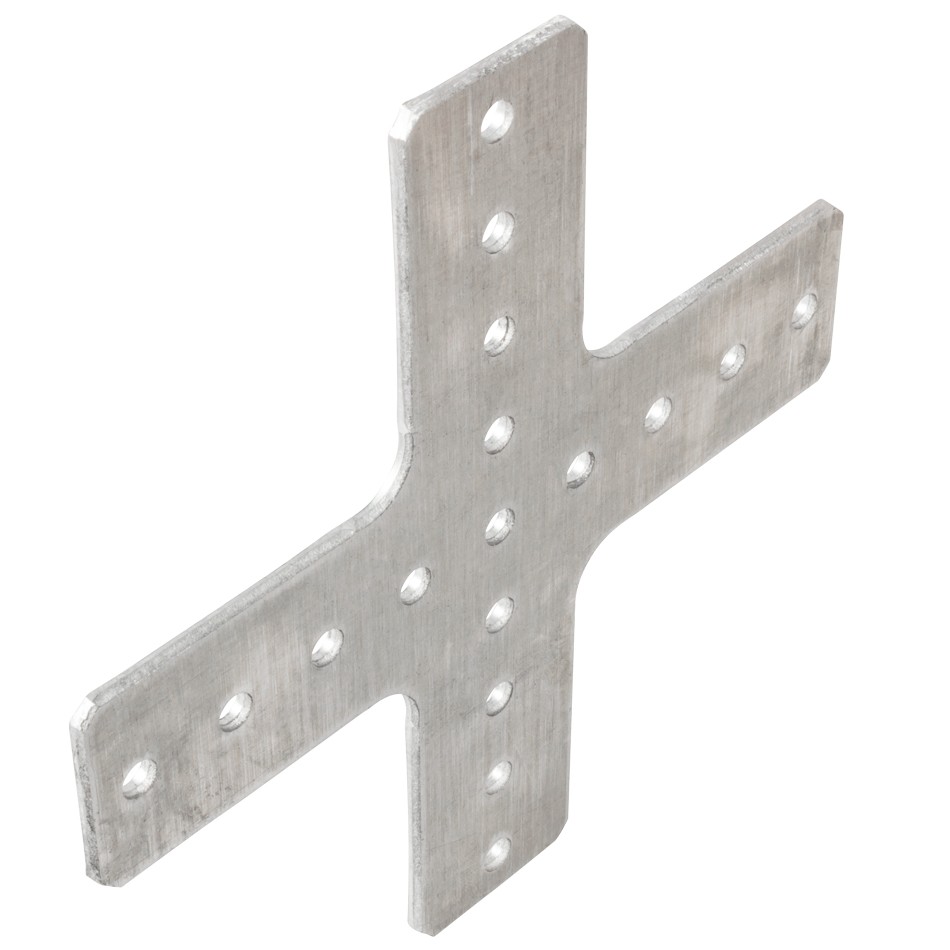

Refuerzo VersaFrame Plus (paquete de 2) 217-3550

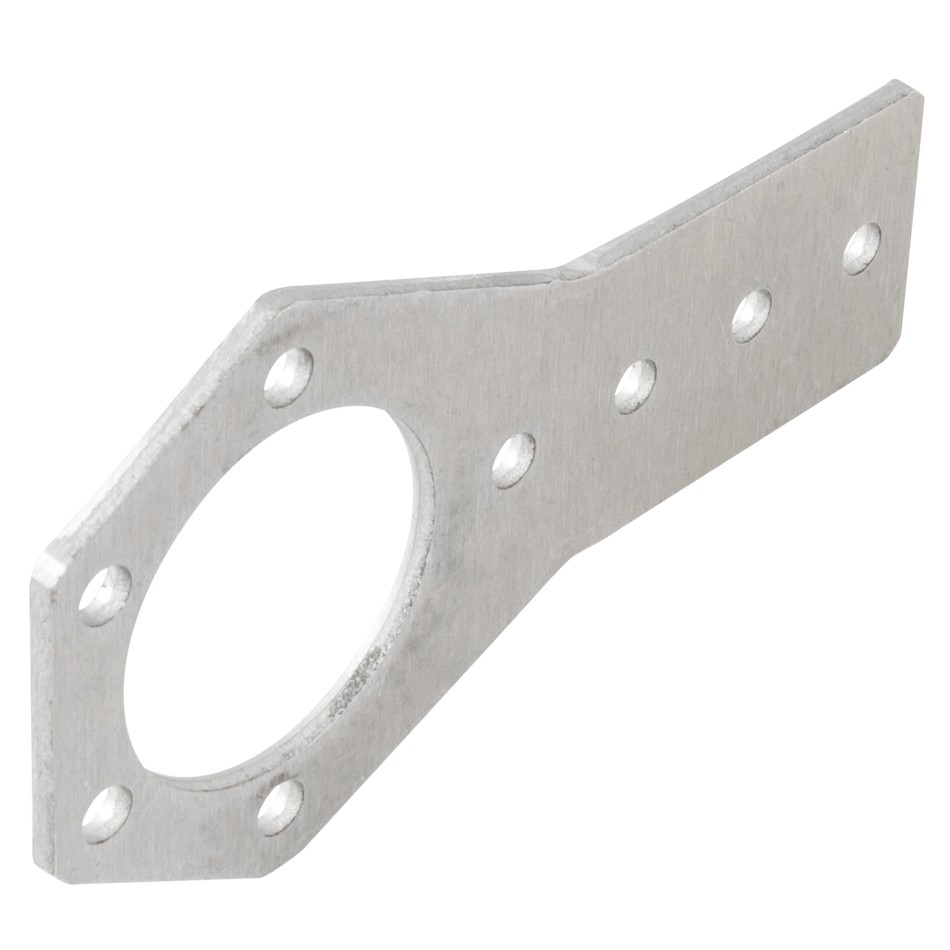

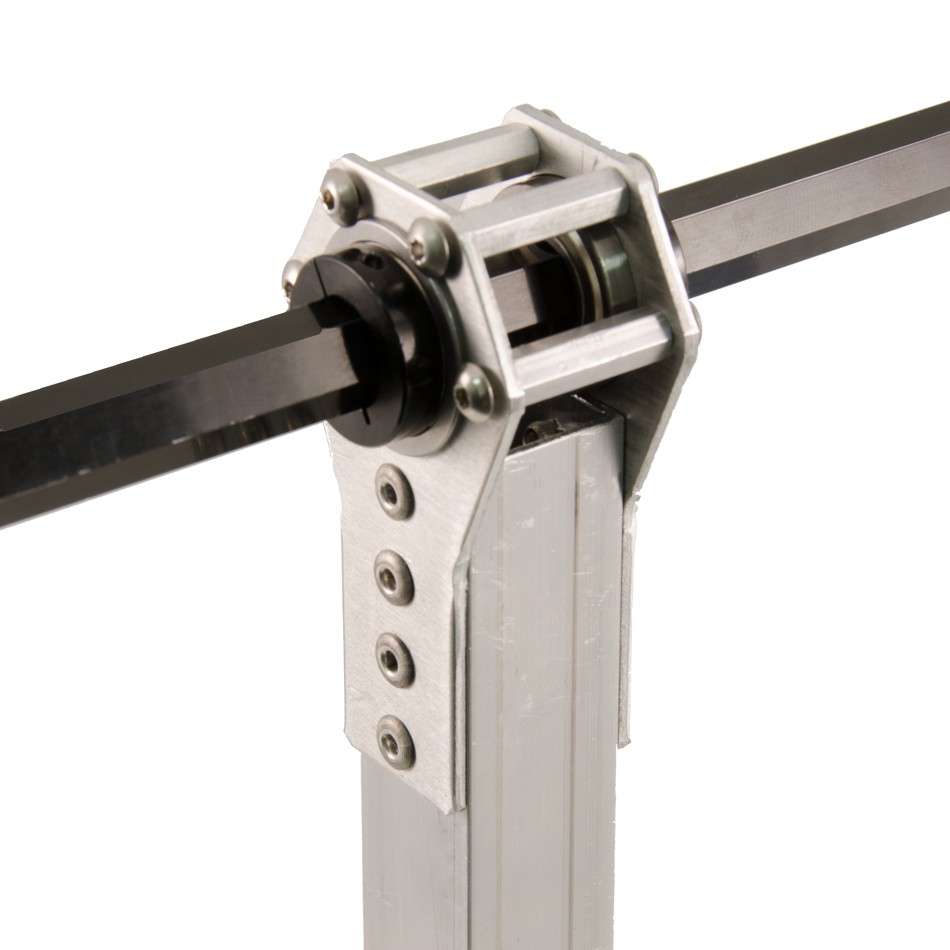

Montaje del rodamiento de extremo VersaFrame (paquete de 2) 217-3554

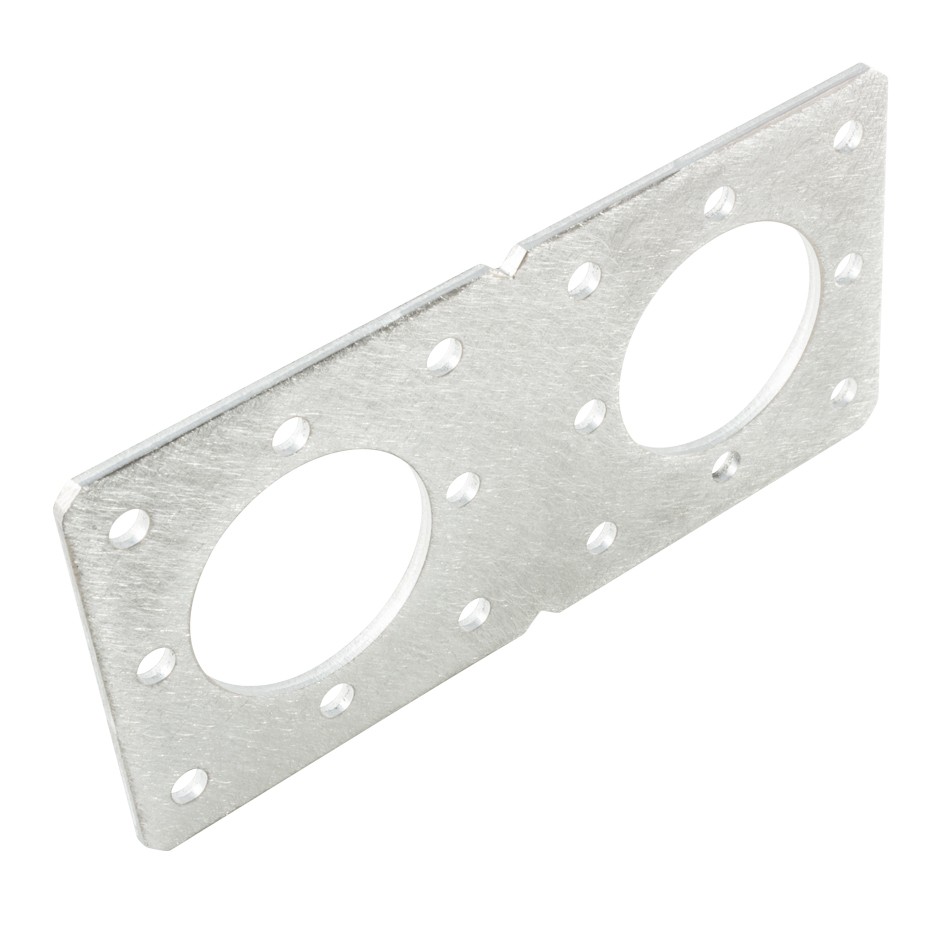

Montaje de rodamiento frontal VersaFrame (paquete de 2) 217-4183

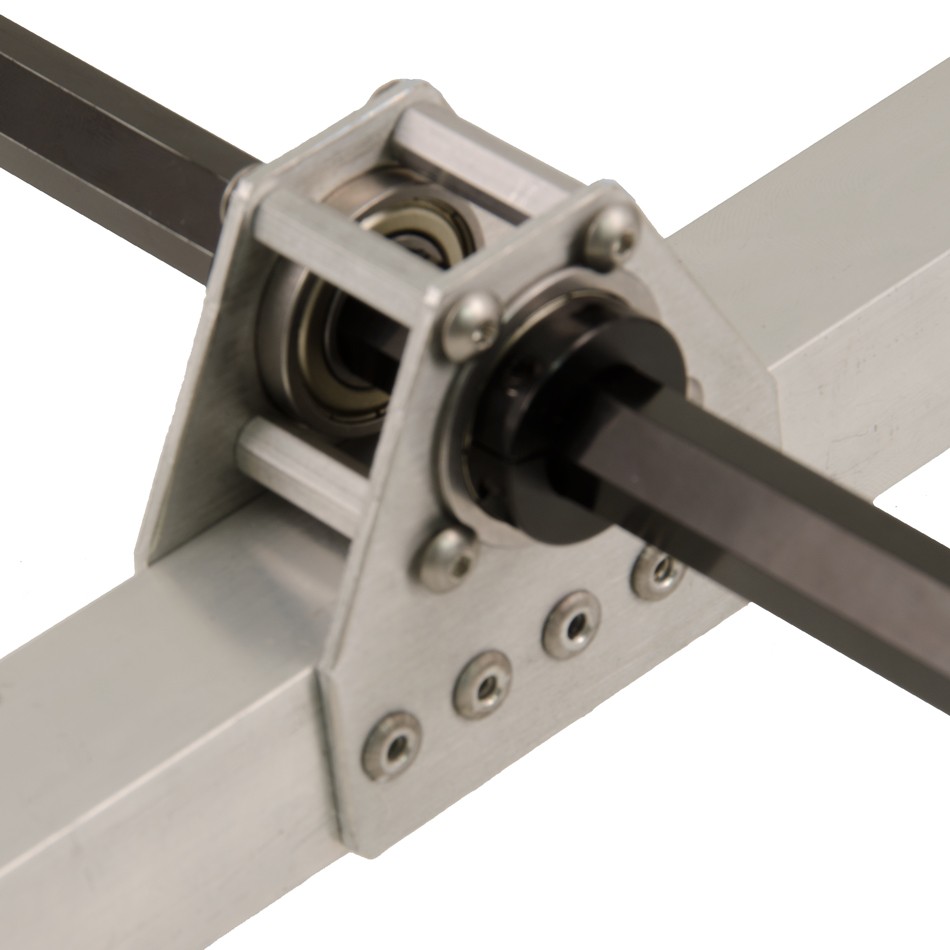

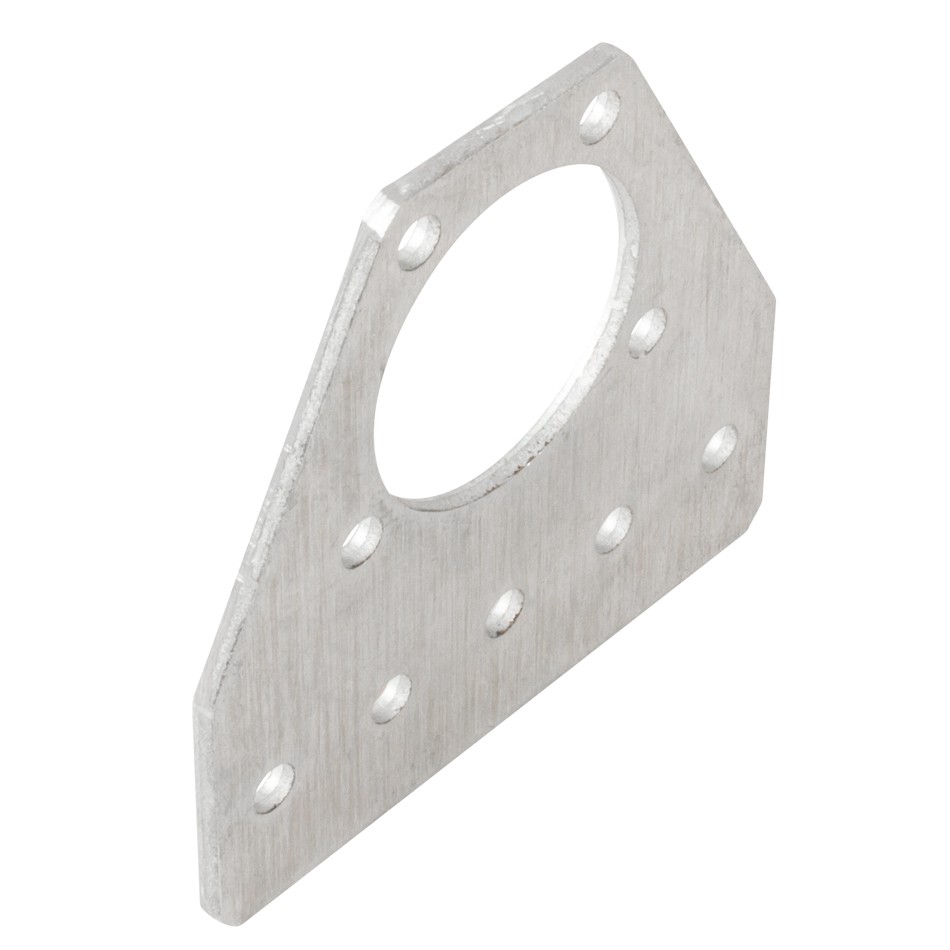

Montaje del rodamiento lateral VersaFrame (paquete de 2) 217-3553

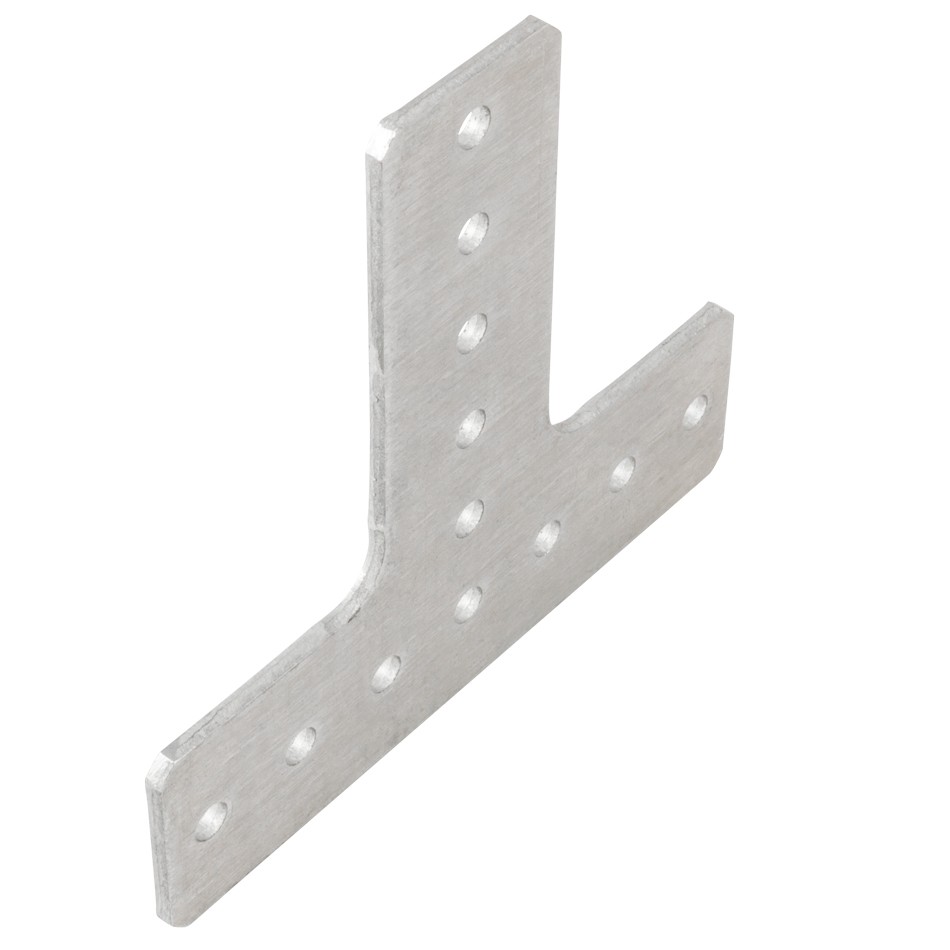

Refuerzo T VersaFrame (paquete de 2) 217-3547
VersaPlanetary Montaje de superficie VersaFrame (paquete de 2) 217-3627
VersaPlanetary Montaje lateral VersaFrame 217-4239
Refuerzo VersaChassis (paquete de 8) 217-3557


  • Aluminio 5052

  • 0.090"

  • 217-4238 (Refuerzo de esquina VersaFrame): 0.098 libras
  • 217-4178 (VersaFrame 1" de ancho VersaPlanetary Montaje paralelo): 0.12 libras
  • 217-4179 (VersaFrame 2" de ancho VersaPlanetary Montaje paralelo): 0.11 libras
  • 217-3555 (Refuerzo VersaFrame de 30 grados): 0.06 libras
  • 217-3552 (Refuerzo VersaFrame de 45 grados): 0.04 libras
  • 217-3551 (Refuerzo VersaFrame de 60 grados): 0.04 libras
  • 217-3548 (Refuerzo VersaFrame de 90 grados): 0.04 libras
  • 217-4181 (Refuerzo VersaFrame de 120 grados): 0.08 libras
  • 217-3556 (Refuerzo VersaFrame de 135 grados): 0.04 libras
  • 217-4180 (Refuerzo VersaFrame de 150 grados): 0.08 libras
  • 217-3550 (Refuerzo VersaFrame Plus) (PDF): 0.06 libras
  • 217-3554 (Montaje del rodamiento de extremo VersaFrame): 0.03 libras
  • 217-4183 (Montaje de rodamiento frontal VersaFrame): 0.09 libras
  • 217-3553 (Montaje del rodamiento lateral VersaFrame): 0.03 libras
  • 217-3547 (Refuerzo T VersaFrame ): 0.05 libras
  • 217-3627 (VersaPlanetary Montaje de superficie VersaFrame): 0.06 libras
  • 217-4239 (VersaPlanetary Montaje lateral VersaFrame): 0.09 libras
  • 217-3557 (Refuerzo VersaChassis): 0.04 libras
