Herramientas y Ejes de Alta Resistencia

Así que algo tiene que alimentar 1:4 ese tren de transmisión no es cierto? Los ejes de alta resistencia VEX EDR y el hardware están diseñados específicamente para aquellas aplicaciones donde los ejes típicos no pueden manejar. Utilice estos ejes en situaciones de alto par o de alto impacto, y nunca se preocupe por su caja de cambios o toma de aire de nuevo.

NOTA: Los ejes de alta resistencia de 1/4 "sólo se pueden usar con accesorios de 1/4", incluyendo:

  • El kit de engranajes de alta resistencia (276-2250)
  • El engranaje de alta resistencia de 84 dientes (276-3438)
  • Ruedas que incluyen una inserción de rueda extraíble de 3.25 "

Herramientas y Ejes de Alta Resistencia - VEX EDR - VEX Robotics México

Galeria

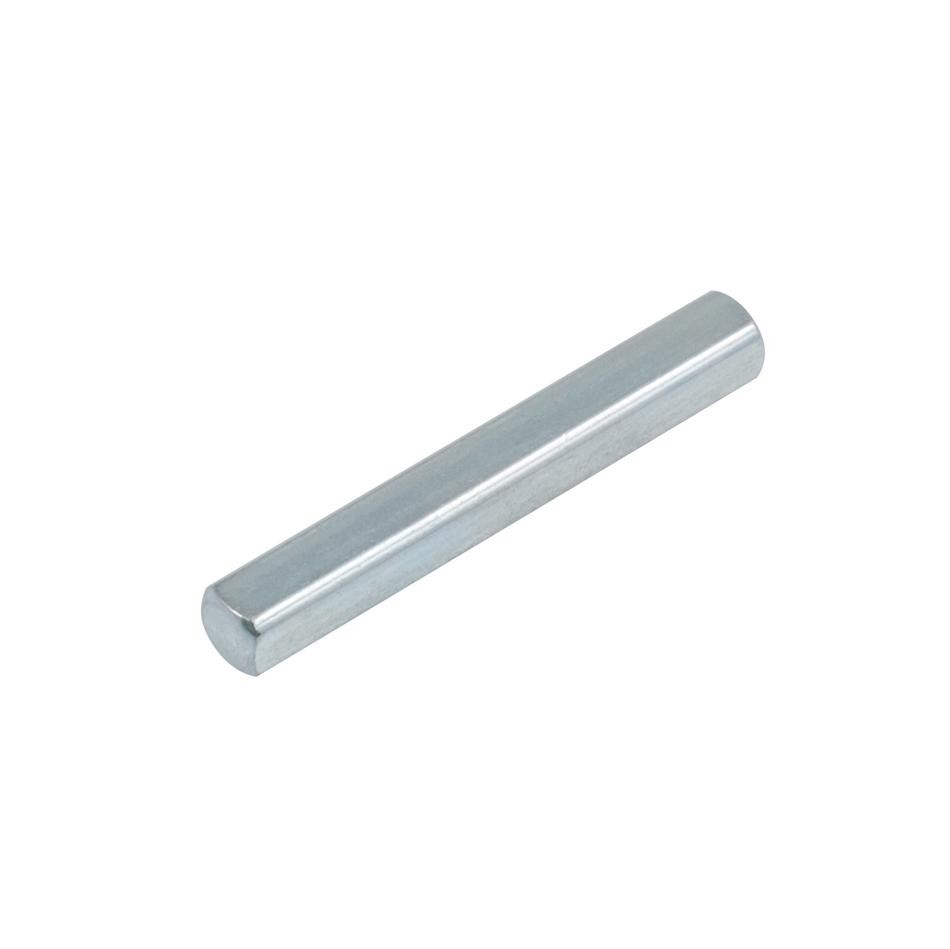

Eje de alta resistencia

Nombre Numero de pieza
Eje de alta resistencia de 2 "de largo (paquete de 4) 276-3440
Eje de alta resistencia de 3 "de largo (paquete de 4) 276-3522
Eje de alta resistencia de 4 "de largo (4-Pack) 276-3523
Eje de alta resistencia de 12 "de largo (4-Pack) 276-3524

Hardware de eje de alta resistencia

Nombre Numero de pieza
Kit de inserción de eje de alta resistencia 276-3881
Eje para balero de Alta resistencia 276-3521
Kit de espaciador de eje de alta resistencia 276-3441
Collar de eje de sujeción de alta resistencia (paquete de 10) 276-3520

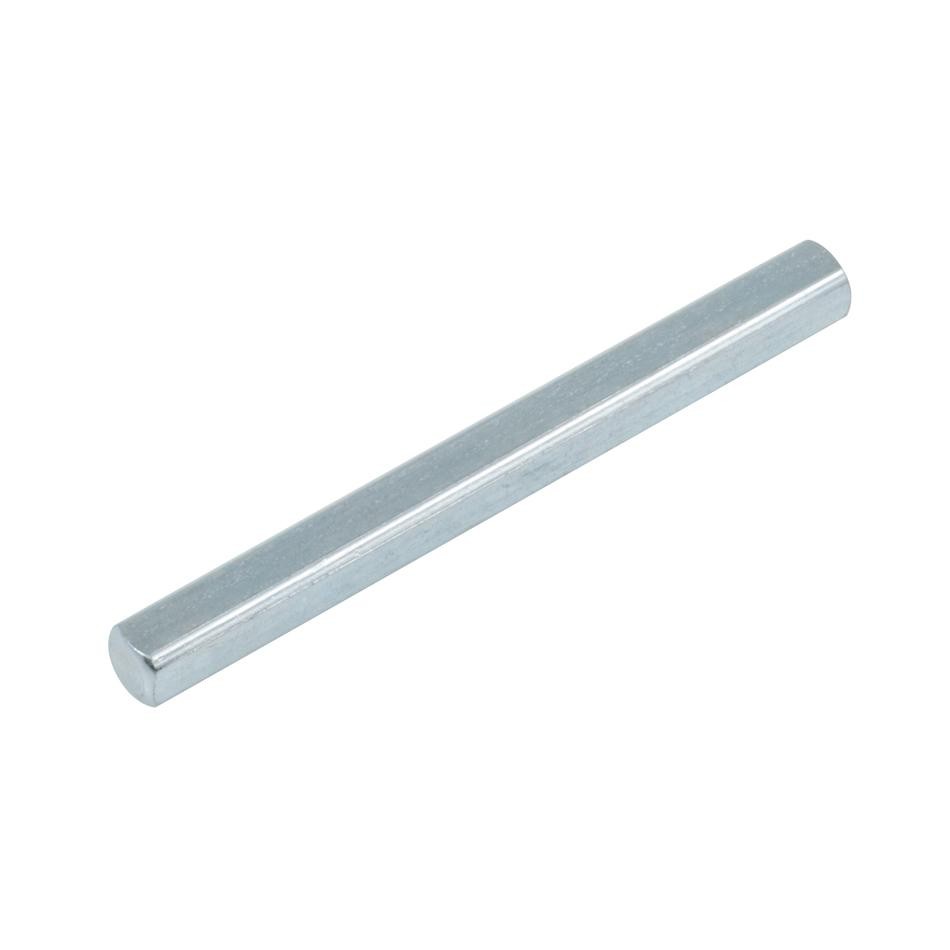

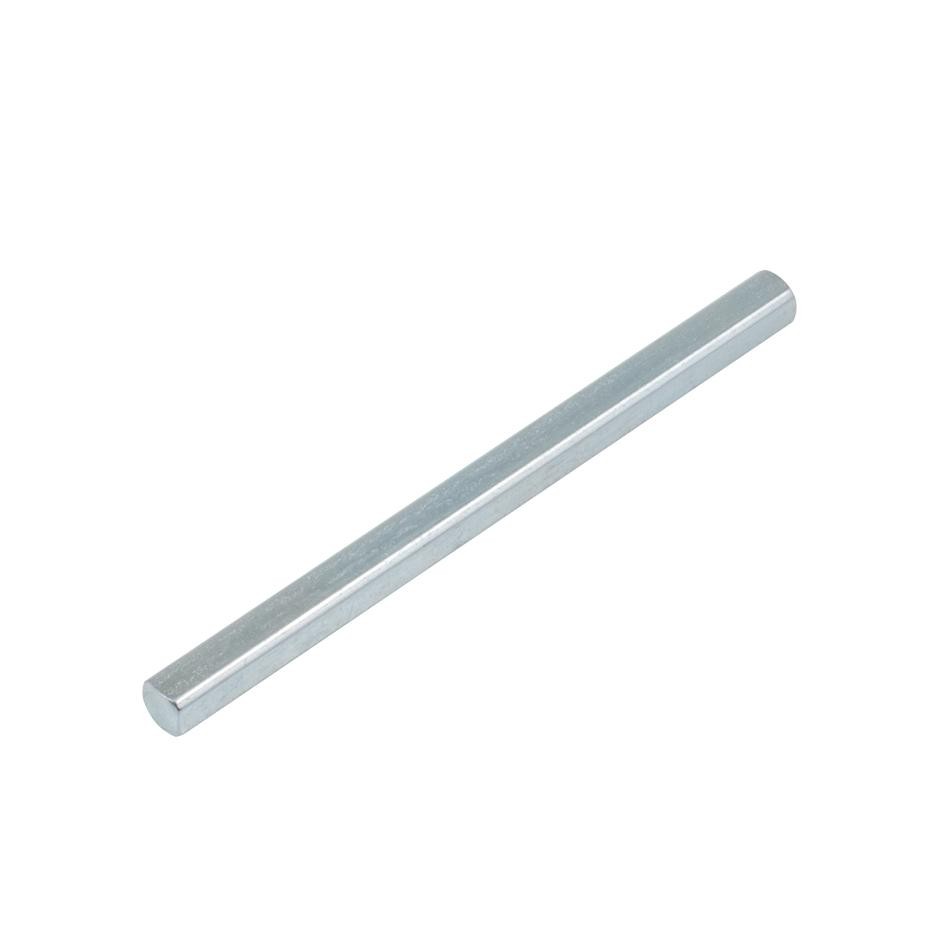

Ejes de alta resistencia de 1/4" son más resistentes, más fuertes y listos para incluso las aplicaciones robóticas más estresantes. Estos ejes más gruesos son más resistentes a la fatiga de torsión y flexión, lo que significa que no debe tener miedo de diseñar las cajas de par alto o alto impacto en las transmisiones.

  • Funciona con todos los engranajes VEX EDR de alta resistencia
  • Funciona con la rueda Omni de 3,25 "y la rueda de tracción de 3,25"
  • Cuatro longitudes: 2 ", 3", 4 ", 12"
  • Utilice los ejes de 12 " de longitud para hacerlos personalizados.

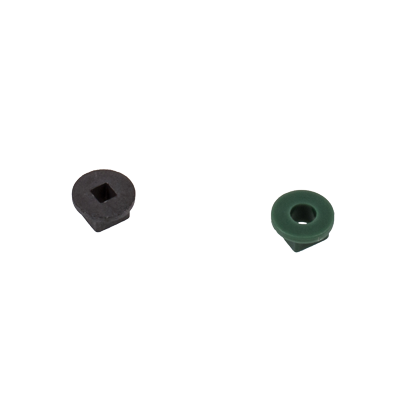

Inserciones de eje de alta resistencia extraíbles para engranajes de alta resistencia y algunas ruedas que permiten versatilidad en la aplicación del usuario. Cambie de un engranaje impulsado (agujero cuadrado) a uno giratorio libre (agujero redondo) en segundos.

  • Aumento de la versatilidad durante el diseño y la construcción
  • Placas de plástico giratorias y de alta resistencia disponibles
  • Para ejes de accionamiento VEX EDR (barras cuadradas de 0,125 ")

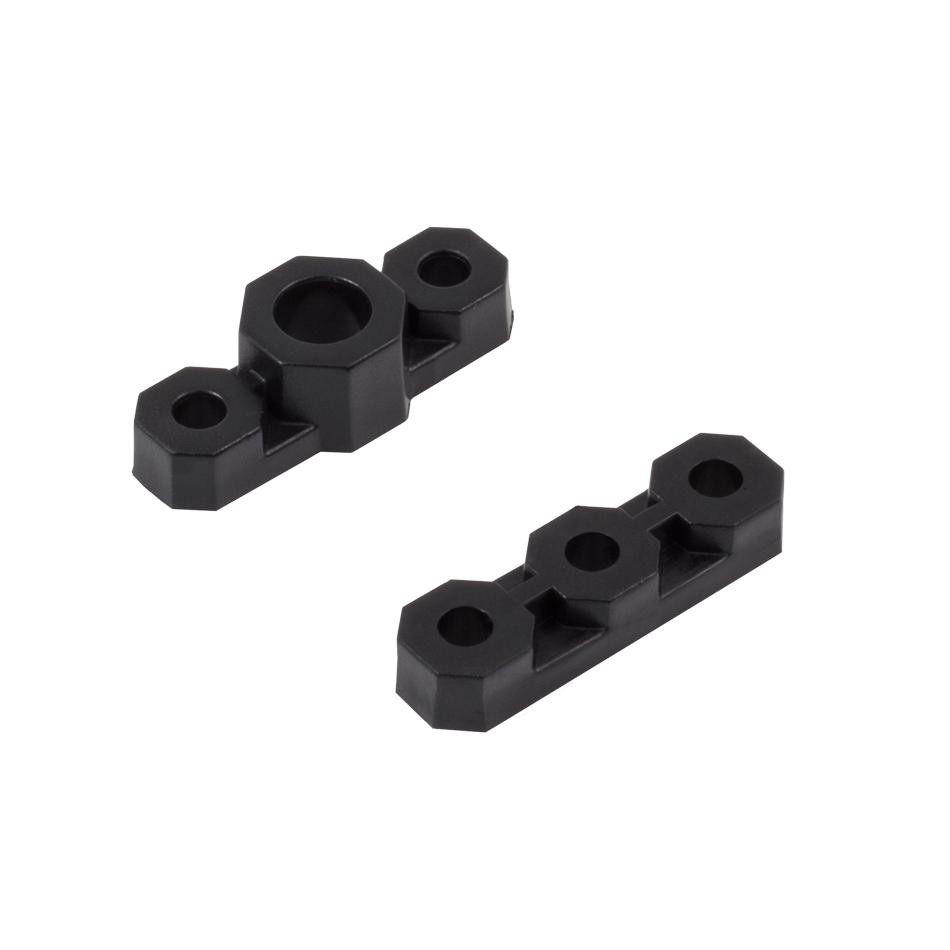

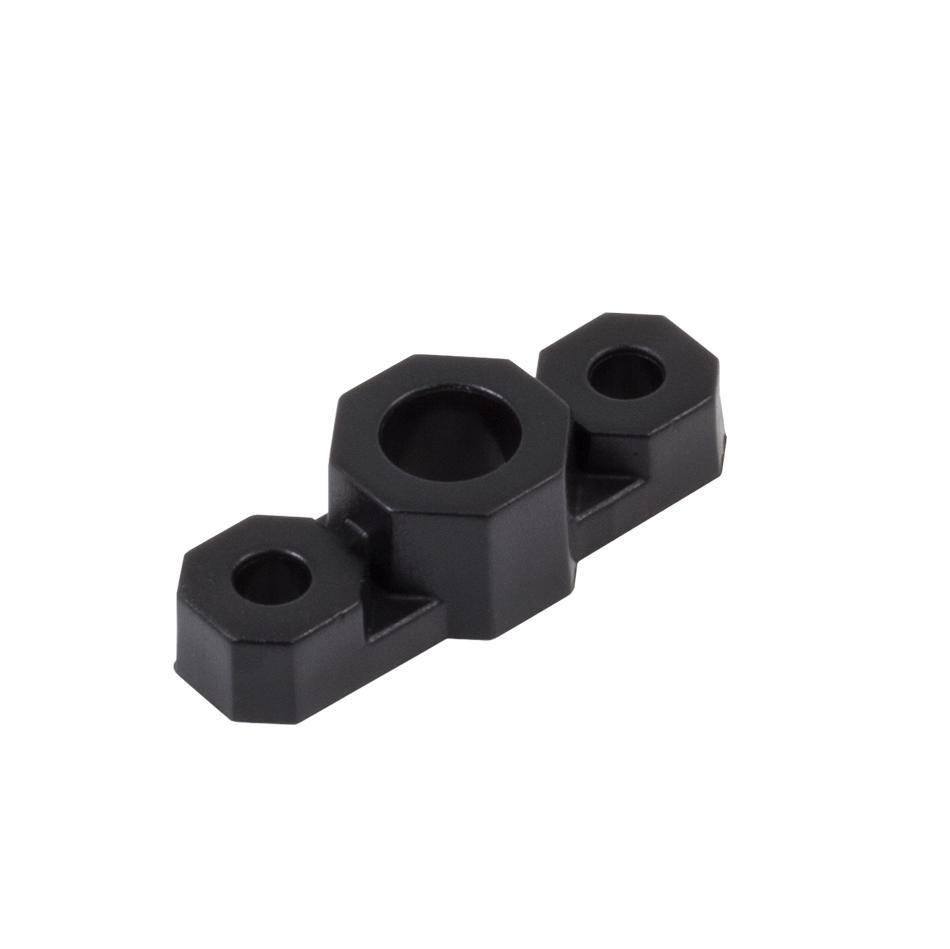

El balero para eje de alta resistencia es una versión más grande del balero plano que se diseña para los ejes de alta resistencia de 0.25 ".

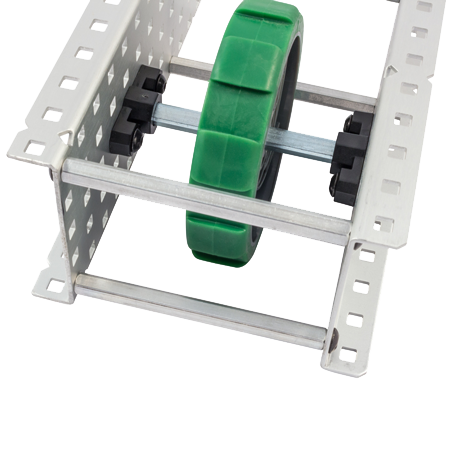

VEX EDR 2", 3" y 4" son en realidad los ejes de alta resistencia diseñados alrededor de 1mm menor que sus respectivas medidas de 2", 3" y 4" 8-32 separadores.

Esto significa que si utiliza separadores para sujetar dos piezas de metal, el eje de alta resistencia puede descansar sobre baleros para un eje de alta resistencia unidos a esas dos piezas sin ningún corte requerido.

  • Se monta directamente sobre la estructura VEX EDR
  • La baja fricción permite que los ejes giren suavemente
  • Montaje con tornillos y tuercas o remaches adjuntos

Los espaciadores de alta resistencia están diseñados para usarse en ejes de alta resistencia VEX EDR. Los espaciadores se utilizan a menudo para colocar correctamente objetos en un eje o para reducir la fricción entre objetos giratorios.

  • Cuatro tamaños disponibles
  • Elimina la inclinación de los ejes
  • Añade espacio entre las piezas metálicas

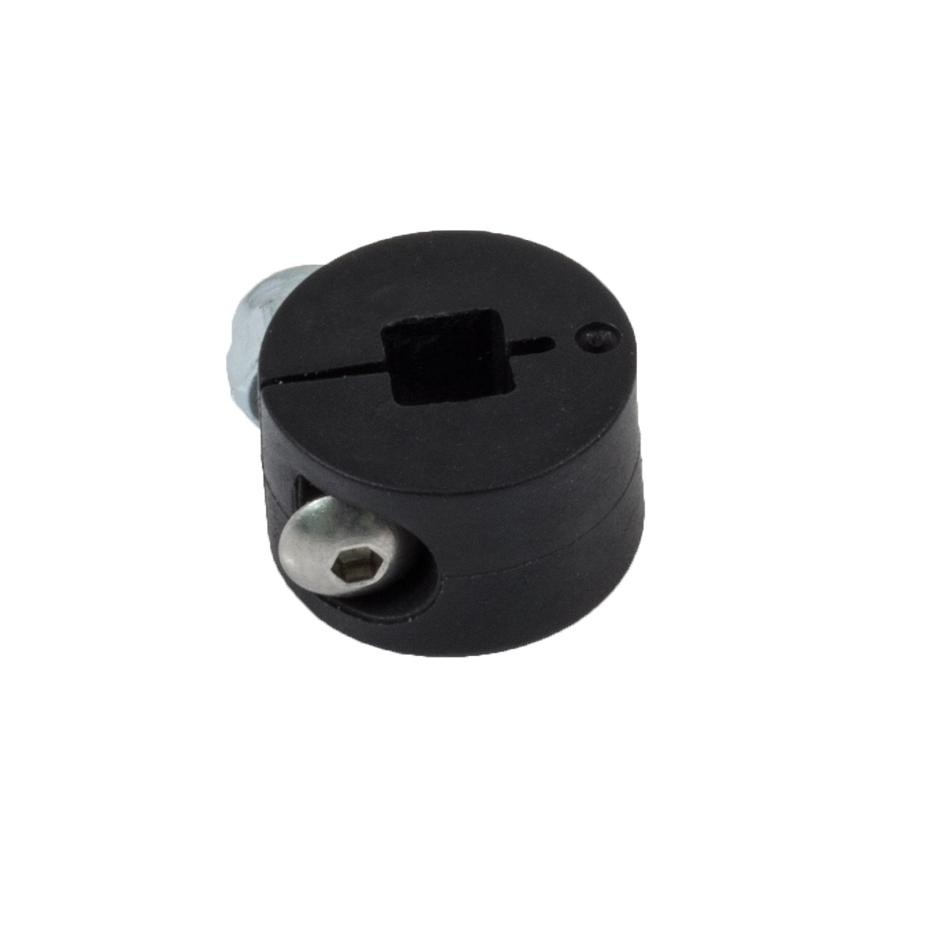

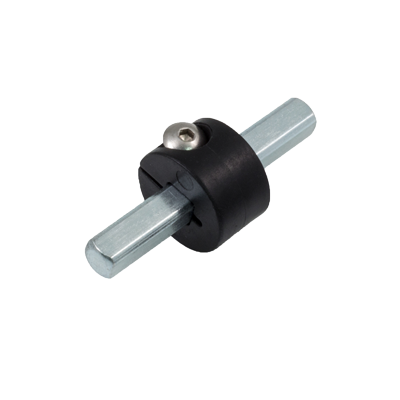

Los collarines de eje de alta resistencia están diseñados para encajar en ejes de alta resistencia. Este collar de sujeción utiliza los tornillos y tuercas estándar VEX EDR para mantener un cierre apretado sin arañar ni dañar el eje.

  • Diseñado específicamente para ejes de alta resistencia VEX EDR
  • Los tornillos estandar VEX EDR usan una llave allen de 3/32 "
  • El collarín de sujeción es fácilmente ajustable sin dañar el eje

Eje de alta resistencia (vendido por separado)
(4) Eje de alta resistencia 2 "de largo (276-3440)
(4) Eje de alta resistencia 3 "de largo (276-3522)
(4) Eje de alta resistencia 4 "de largo (276-3523)
(4) Eje de alta resistencia 12 "de largo (276-3524)

Kit de inserción de eje de alta resistencia (276-3881)
(8) Inserciones de eje de plástico
(8) Inserciones de eje metálico

Rodamiento de alta resistencia del eje (276-3521)
(10) Rodamientos de eje de alta resistencia

Kit de espaciador de eje de alta resistencia (276-3441)
(30) Espaciador de eje de alta resistencia de 1/16 "
(20) Espaciador de eje de alta resistencia de 1/8 "
(10) Espaciador de eje de alta resistencia de 1/4 "
(10) Espaciador de eje de alta resistencia de 1/2 "

Collar de eje de sujeción de alta resistencia (276-3520)
(10) Collar de eje de sujeción de alta resistencia
(10) # 8-32 x 0,625 "Tornillo de cabeza de botón
(10) # 8-32 Tuerca de Nylock

Eje de alta resistencia

Archivos CAD (STEP)

Kit de inserción de eje de alta resistencia

Archivo CAD (STEP)

Balero para eje de alta resistencia

Archivo de CAD (STEP)

Kit de espaciador de eje de alta resistencia

Archivo CAD (STEP)

Collar de eje de sujeción de alta resistencia

Archivo CAD (STEP)

Eje de alta resistencia
2 "Peso del eje - 13,6 gramos (0,03 libras)
3 "Peso del eje - 22.5 gramos (0.05 libras)
4 "Peso del eje - 31,8 gramos (0,07 libras)
12 "Peso del eje - 0,20 lbs (90.9 gramos)

Eje de alta resistencia
1018 Acero

Kit de inserción de eje de alta resistencia (276-3881)
Inserción de giro libre - Plástico ABS
Inserción HS - Metal en polvo

Rodamiento de alta resistencia para el eje (276-3521)
Nylon no reforzado

Kit de espaciador de eje de alta resistencia (276-3441)
Acetal

Collar de eje de sujeción de alta resistencia (276-3520)
Nylon de vidrio lleno

Eje de alta resistencia
Compatible con engranes de alta resistencia, Herramientas de alta resistencia, 3.25 "
Ruedas de tracción y ruedas omnidireccionales de 3,25 "

Kit de inserción de eje de alta resistencia (276-3881)
Compatible con engranes de alta resistencia, 3.25 "ruedas de tracción, 3.25"
Ruedas omnidireccionales y ejes de transmisión de .125 "

Rodamiento de alta resistencia del eje (276-3521)
Compatible con ejes de alta resistencia (barras cuadradas de 0,25 ")

Kit de espaciador de eje de alta resistencia (276-3441)
Compatible con SÓLO ejes de alta resistencia (barras cuadradas de 0,25 ")

Collar de eje de sujeción de alta resistencia (276-3520)
Compatible con SÓLO ejes de alta resistencia (barras cuadradas de 0,25 ")

Eje de alta resistencia
Tamaño - Barreta cuadrada de 0.25 "(6.35mm)

Kit de espaciador de eje de alta resistencia (276-3441)
Diámetro - 0.39 "(10mm)
Agujero - cuadrado de .25 "
Altura - 0,625 ", 0,125", 0,25 ", 0,5"
