Estructura

Kit de refuerzo

Este kit incluye piezas recomendadas específicamente por los constructores VEX para maximizar la versatilidad. Contiene más de 600 piezas de componentes estructurales y de movimiento VEX.

  • (1) Chasis de acero 25x25x2s.
  • (14) Placas y barras de acero
  • (6) Steel Angles
  • (6) C-Canales de Acero
  • (12) Refuerzos de acero
  • (25) Engranajes y Rodillos y Embragues
  • 70) Collares y ejes
  • (66) Separadores y espaciadores
  • (408) Tornillos y tuercas y arandelas
Tienda

Metal & Hardware Kit

Más herramientas para construir el robot definitivo. Las piezas adicionales de metal y hardware le permiten crear robots más grandes y más complejos.

  • (1) Chasis de acero 15x16x2
  • (10) Placas y barras de acero
  • (6) Refuerzos de acero
  • (52) Collares, ejes y rodamientos
  • (66) Separadores y espaciadores
  • (259) Tornillos, tuercas y arandelas
Tienda

Kits de Aluminio

Aligere el peso total de un robot o mecanismo mientras lo mantiene fuerte. Los kits de aluminio VEX contienen los mismos componentes metálicos que los kits estructurales estándar (C-Channel, Plates y Bars), a una fracción del peso para un mejor rendimiento del robot

  • Compatible con todos los componentes VEX Movimiento y Estructura.
  • Disponible en kits de haces o en multi-paquetes de una sola pieza

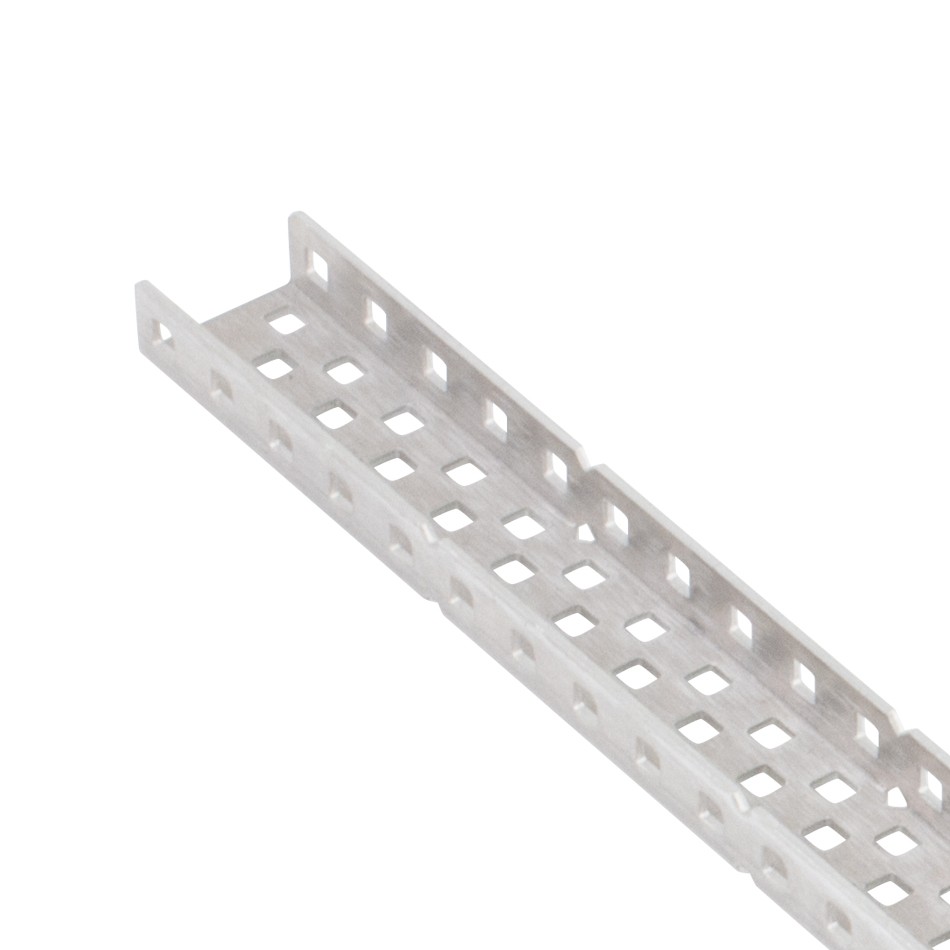

C-Canales (8-tamaños)

El canal C de VEX tiene agujeros en incrementos de 0.500 pulgadas. Esta excelente resistencia y a la flexión de este miembro estructural es perfecta para construir robots robustos.

  • Múltiples tamaños disponibles, en dos tipos de materiales diferentes.
  • Hecho del acero laminado o aluminio 5052-H32
  • Cada canal se segmenta en trozos cortantes de 2.5 pulgadas

Angulos (3-tamaños)

Ángulo VEX sin ranuras, típicamente utilizado para el enmarcado estructural.

  • Se puede cortar en incrementos de 0.500 pulgadas
  • Hecho del acero laminado de 0.046 pulgadas grueso, cinc plateado
  • Todos los artículos son (4) en un paquete

Carriles (2 opciones)

Los rieles de chasis son parte de los kits de chasis VEX más grandes. Este carril tiene agujeros en incrementos de 0.500 pulgadas y otra fila en medio, Esta parte es un ángulo versátil con un lado estrecho y un lado más alto.

  • Hecho del acero laminado, 0.046 pulgdas de grueso, cinc plateado.
  • Todos los artículos son de (4) por un paquete.

Placas (2 tamaños)

Placa con orificios en incrementos de 0.500 pulgadas y diamantes de 1/8 pulgadas en el medio. Se puede cortar en incrementos de 0.500 pulgadas.

  • Disponible en dos tamaños.
  • Hecho del acero laminado, 0.046 pulgadas de grueso, cinc plateado.

Kits de chasis (4 tamaños)

Los kits de chasis VEX estándar incluyen (2) parachoques y (4) rieles cada uno. La flexibilidad y la variedad de opciones de diseño hacen de estos un gran punto de partida para cualquier proyecto de robot móvil.

- Nota: Los tamaños del chasis se enumeran por el número de orificios VEX, (es decir, un chasis de 15 x 25 es de 15 orificios de ancho x 25 agujeros de largo).

  • Las ubicaciones de montaje del riel permiten una anchura variable del chasis.
  • El espacio entre los carriles es ideal para una cadena protegida o una reducción de engranajes.
  • Las ruedas pueden montarse fuera o entre los raíles para un apoyo adicional
  • El chasis "Super" es más alto con más ubicaciones de montaje vertical
  • Carriles vendidos por separado para mayor versatilidad

Tornillos

Tornillos vienen en una multitud de longitudes y dos tamaños de cabeza estándar, 6-32 y 8-32.

Los tornillos de bloqueo se han recubierto con un armario de rosca para ayudar a mantenerlos bloqueados en su lugar. Un tornillo de bloqueo se puede instalar 10-15 veces y aún así mantener un bloqueo firme.

Los tornillos pueden ser apretados / aflojados a mano, ajustando el montaje del robot, y los tornillos son perfectos para pivotes con un mínimo de inclinación. Se usan tornillos de sujeción en los collarines del eje y en las juntas en U para fijar a un eje.

Estos tornillos de grado 8 fueron diseñados para soportar una gran cantidad de torque, lo que permite a los constructores a "bloquear" realmente sus mecanismos.


Refuerzos

Los refuerzos se utilizan para conectar piezas de metal que no hayan sido posibles de antemano. No sólo eso, sino que también sirven como una gran manera de fortalecer las articulaciones de su robot.

Los refuerzos VEX EDR vienen en una variedad de formas y ángulos, para asegurar que su robot será lo más estructural posible cuando llegue al piso de competición.


Barra 1x25 (paquete de 8)

Barra VEX con orificios en incrementos de 0.500 "Puede cortarse en incrementos de 0.500".

  • Hecho del acero laminado en frío, 0.046 "grueso, cinc plateado.
  • (8) Barra 1x25
Tienda

Bisagra (paquete de 2)

Esta bisagra proporciona una articulación pivotante simple con movimiento de 265 grados.

  • Vendido en paquetes de 2.
  • 2.5 "de largo x 1.3" de ancho.
  • Orificios VEX estándar.
Tienda

Enlace de goma (paquete de 4)

Un acoplamiento flexible usado para crear empalmes, resortes, o para proporcionar la absorción de choque.

  • Juntas flexibles entre separadores o metal
  • Añade fuerza de resorte a tu diseño
  • Proporcione la absorción de choque para las piezas delicadas
Tienda

Tuercas 8-32 (3 opciones)

Todas las tuercas VEX son de 8 a 32

  • Las tuercas Keps tienen una arandela de bloqueo de dientes externa y son resistentes mientras siguen siendo desmontables
  • Las tuercas Nylock tienen un bloqueo interno de nylon que lo hace perfecto para conexiones fuertes y permanentes
  • Las tuercas hexagonales no bloquean y son ideales para prototipos rápidos

Placa base 30 x 15 (paquete de 2)

Diseñado para servir de base para una variedad de aplicaciones de robótica. Utilizarlos como base para crear un gran brazo robótico estacionario, enclavarlos para construir sistemas de fabricación más grandes, o incluso usarlos como piezas estructurales en aplicaciones robóticas a gran escala.

  • (2) Placas de base incluidas
  • 15 agujeros de ancho x 30 agujeros de largo
  • Hecho del acero laminado, 0.046 "grueso, cinc plateado
Tienda

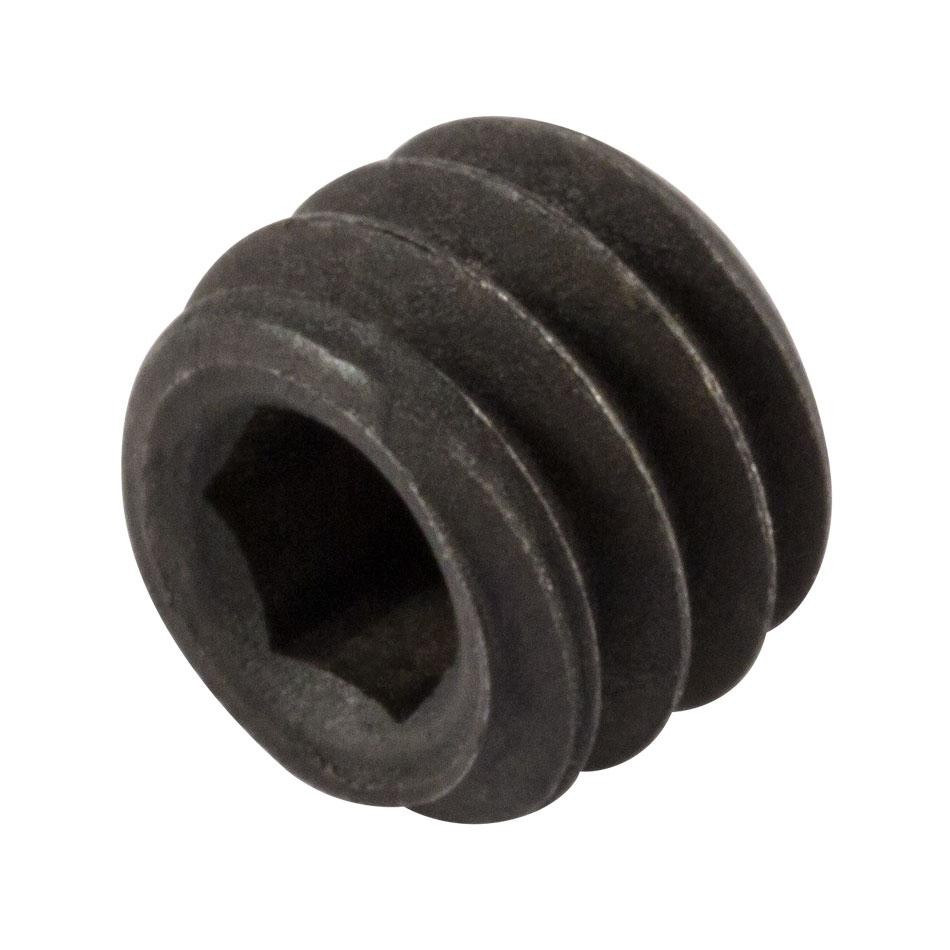

8-32 x 0,125 "Tornillo de montaje (paquete de 32)

Estos tornillos de 8-32 x 0,125 "se ajustan a los collarines de eje VEX y los utilizan como repuestos o repuestos.

  • 8-32 hilos
  • Utilice 5/64 Allen para apretar.

Soportes de caja de cambios avanzados

Estos soportes de caja de cambios proporcionan soporte para varias opciones de movimiento avanzado. Estas piezas permiten a los diseñadores mecánicos VEX EDR avanzados crear nuevos mecanismos ingeniosos.

  • Crear movimiento lineal con los engranajes de bastidor
  • Movimiento de transferencia 90 grados con engranajes biselados
  • Agregue un diferencial a su tren de arranque
  • Obtener una alta reducción con los giros de gusano
  • Aumente las posibilidades de diseño de sus robots

Barra de Tuerca (paquete de 4)

Una pieza de plástico con 20 orificios de tamaño tal que VEX 8-32 tornillos se auto-tap en ellos. Mediante el montaje de estas barras en metal estructural VEX, se crea una serie de agujeros que se pueden utilizar como tuercas sin tener acceso a la parte posterior de la placa.

  • Se puede utilizar en lugares estrechos para ayudar con el montaje del robot.
  • Se ajusta en incrementos más pequeños sin herramientas.

Tubos de látex (10)

Este Tubo VEX puede estirarse más de 4 veces su longitud y aún así regresar a su forma original. VEX Latex Tubing es ideal para cualquier aplicación en un robot VEX que requiera carga por muelle.

  • Se vende en dos longitudes de 5 .
  • 35A Durometro Látex.
  • Ideal para levantar objetos pesados.

Acopladores 8-32 (2 tamaños)

El acoplador 8-32 se utiliza para conectar varios haces roscados entre sí y crear separadores de longitud personalizados.

  • Doblar distancias
  • Longitudes de 1/2 "y 1"

Separadores 8-32 (12 opciones)

Un separador se utiliza en la mecánica y la electrónica para separar dos partes entre sí, mientras que la creación de una conexión rígida. Todos los separadores VEX tienen roscas de 8-32.

  • El tamaño hexagonal es de 0,250 "en los planos.
  • Aluminio ligero.
  • Varias longitudes disponibles.

Kit de garra

Agarrar y manipular objetos

Con el VEX Robotics Kit de garra, su robot puede agarrar y manipular fácilmente diversos objetos. Motor requerido y no incluido.

  • Lo suficientemente fuerte como para contener un refresco.
  • Dexterous suficiente para agarrar una pluma.
  • Viene parcialmente ensamblado.
  • Compatible con todas las piezas mecánicas VEX.
