Movimiento lineal VersaFrame

El VersaFrame es un sistema de construcción que permite a los equipos construir un marco superior en cualquier configuración que puedan imaginar. Los orificios pretaladrados en un paso estándar de 1pg están diseñados para usarse con tornillos # 8 y remaches de 5/32pg, y se pueden perforar fácilmente para un hardware más grande. No hay necesidad de capacidad de fabricación de precisión - con sólo una sierra y un taladro, cualquier equipo puede construir ligeros marcos de clase mundial.

Los refuerzos de movimiento lineal VersaFrame permiten una integración perfecta en diseños que incorporan ascensores u otros elementos de movimiento. El montaje de cadena de rodillos VersaFrame proporciona un método simple pero eficaz de fijar directamente las piezas estructurales a la cadena # 25 o # 35. En conjunto, estos componentes se pueden utilizar para crear elevadores lineales elegantes y otros subsistemas móviles.

Galeria



Nombre del producto N/P
VersaFrame Kit de giro de movimiento lineal 217-4399
VersaFrame Montaje en cadena de rodillos (paquete de 2) 217-4399

El montaje de cadena de rodillos VersaFrame está diseñado para atornillarse directamente en la cadena # 25 o # 35, y el kit de giro de movimiento lineal VersaFrame ayuda a habilitar un mecanismo de deslizamiento rápido y sencillo. Si bien estas partes se produjeron durante Build Blitz para construir un elevador lineal, es posible crear una amplia gama de mecanismos de movimiento con ellos. Descargue el archivo aquí.

Para obtener una lista de materiales detallada con partes necesarias para construir un elevador lineal, consulte el dibujo para 217-4399. (Nota: algunas piezas McMaster necesarias)

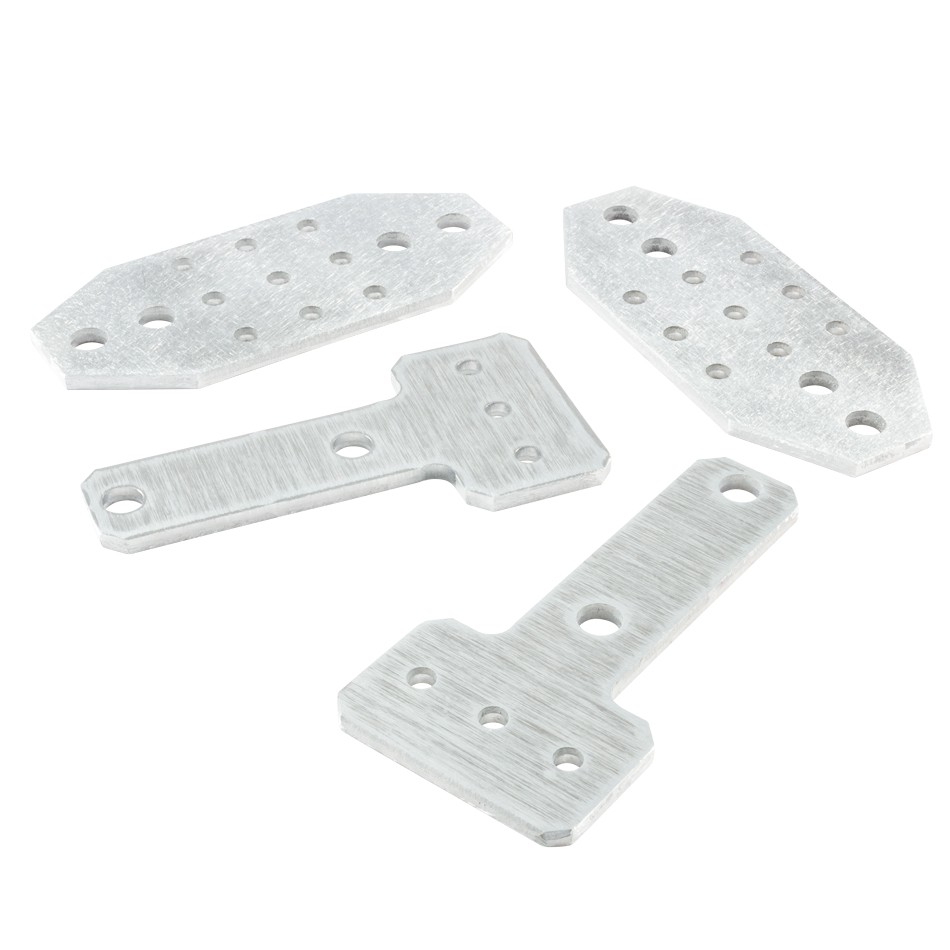

VersaFrame Kit de giro de movimiento lineal:
  • (2) Doble placa de soporte de 0.875pg
  • (2) Doble 0.5pg placa de soporte


VersaFrame Montaje en cadena de rodillos:

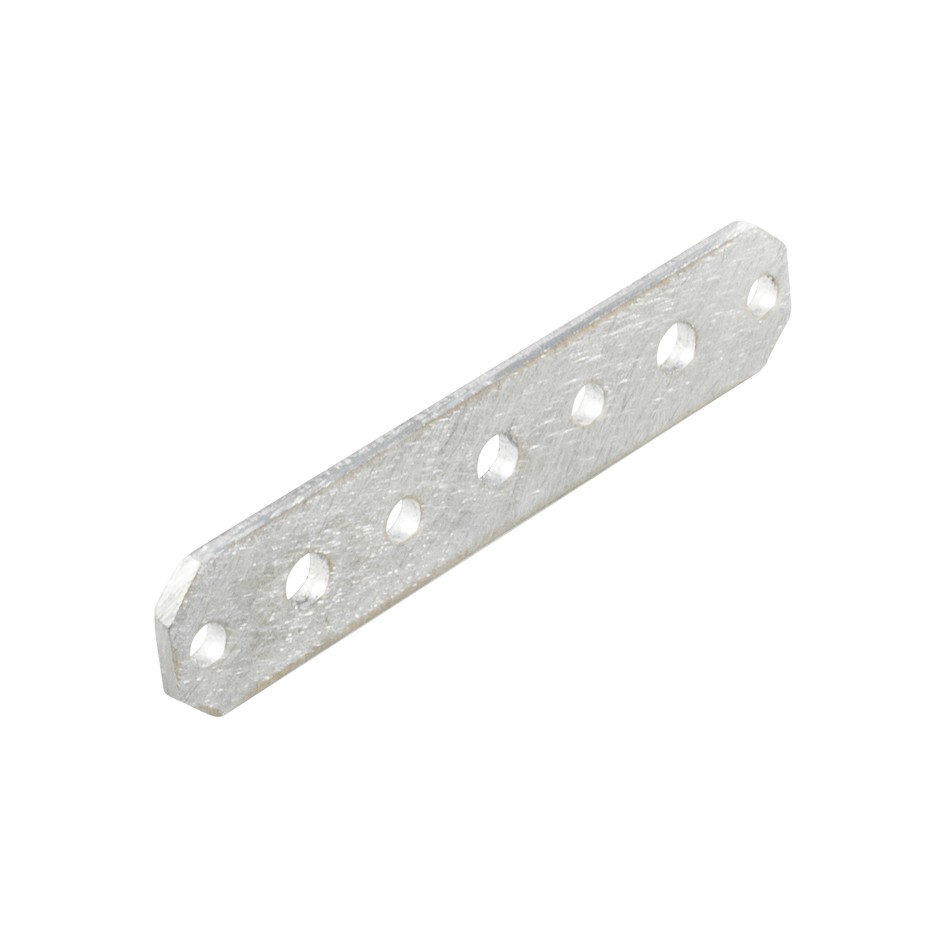

  • (2) Soportes de montaje de cadena de rodillos VersaFrame
  • 5052 Aluminio
  • 0.090
  • 217-4399 (Kit de movimiento lineal VersaFrame) -17lb
  • 217-4400 (VersaFrame # 35 Paquete de montaje en cadena de 2 unidades)-.022lb
