Reductor de Reducción Simple

La caja de engranajes de reducción simple alcanza versatilidad a través de su simplicidad. Esta caja de cambios utiliza cuatro pernos para sujetar un pedazo de tubo de 1pg x 2pg VersaFrame - no se necesita mecanizado de precisión. Una vez montado, monta un desplazamiento del motor del estilo CIM de un bloque de soporte en un espaciamiento de engranaje perfecto de 84 dientes. Utilice esta configuración eficiente para conducir un mecanismo superior con facilidad, o combinar varias cajas de cambios para crear un VersaChassis ligero y ligero.

  • Diseño simple para un montaje y mantenimiento rápido
  • Variedad de opciones de engranajes
  • Combines with the Plastic Bearing Block for a second stage reduction

Galeria

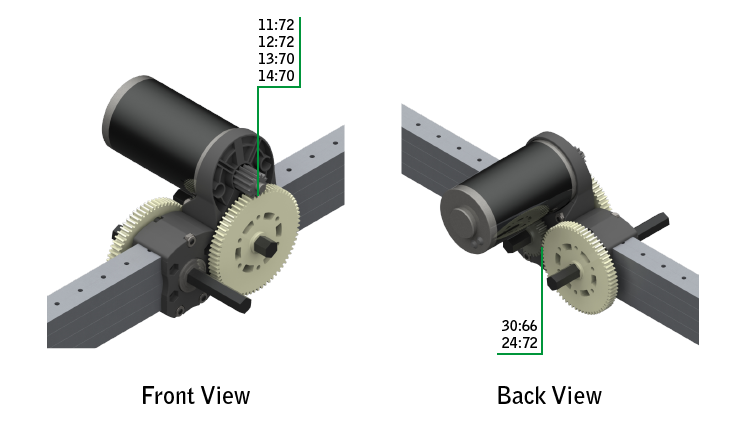

La caja de engranajes de reducción simple se acopla naturalmente con un bloque de soporte de plástico de sujeción o con VersaBlock para establecer una reducción estándar del engranaje de la transmisión (consulte el dibujo del espaciado del bloque de rodamientos para obtener más detalles). Para aquellos que deseen utilizar una rueda de 6pg, VEXpro HTD correas y poleas se puede utilizar para lograr el mismo resultado. Descargar el archivo STEP para este ejemplo de aplicación aquí.


Este cuadro explica las opciones de engranajes de la caja de engranajes de reducción simple acoplada con el bloque de soporte de fijación de plástico. Refiérase al dibujo de la caja de engranajes de fijación / soporte de plástico para obtener información detallada sobre el espaciado de los engranajes.

Rueda 4pg
ClampingGearbox Bloque de rodamientos de plástico (Etapa 2) Salida ajustada Velocidad
14:70 No utilizado 15.01 pies
13:70 (usando 14t Distancia del centro) No utilizado 13,94 pies / s *
12:72 No utilizado 12,51 pies / s *
11:72 (usando usando 12t Distancia del centro) No utilizado 11,47 pies / s *
14:70 30:66 6,82 pies / s
12:72 30:66 5,69 pies / s
Rueda 6pg
ClampingGearbox Bloque de rodamientos de plástico (Etapa 2) Salida ajustada Velocidad
14:70* 30:66 10.24 pies/s*
12:72 30:66 13,94 pies / s *
12:72 No utilizado 12,51 pies / s *
14:70 24:72 7.51 pies/s
12:72 24:72 6.26 pies
* = Recomendado

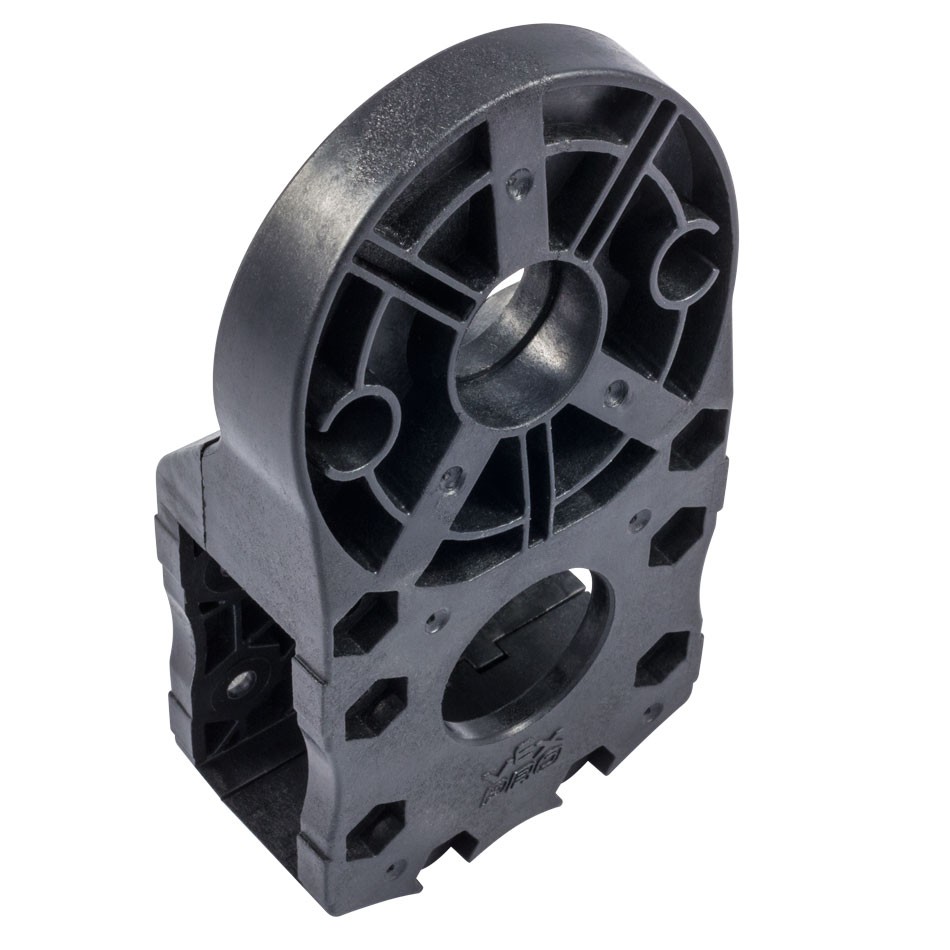

  • Reductor de Reducción Simple - Frontal
  • Reductor de Reducción Simple - Back
  • # 10-32 Jam Nut Nylock
  • # 10-32 X 1.375pg Tornillo de la cabeza del casquillo

relleno Nylon


0.25 lb
